第 8 章图像对齐与拼接 (Image Alignment and Stitching)

核心结论

两两对齐（§8.1）：单应 / 仿射 / 刚性变换估计；最小二乘 + RANSAC；图像配准。
图像拼接（§8.2）：全景图 = 特征匹配 + 单应估计 + 图像变形 + 融合（blending）；OpenCV Stitcher 一键完成。
全局对齐（§8.3）：多图像同时对齐；bundle adjustment；最小化重投影误差。
合成（§8.4）：拉普拉斯金字塔 blend（避免接缝）；多频段融合。
应用：全景图 / 图像拼接 / 视频拼接 / 文档扫描。

本章主旨

本章是"图像拼接章"——把多张重叠图像合成一张大图。全景图 / 街景 / 文档扫描都依赖此技术。理解单应估计 + bundle adjustment 才能构建高质量拼接。

一、核心概念

本章围绕 4 个核心概念展开：两两对齐 → 图像拼接 → 全局对齐 → 合成。

概念	定义 + 重要性	实现提示
两两对齐	两图之间的几何变换估计；单应 / 仿射 / 刚性。	§8.1；图像配准的基础。
图像拼接	多图合成全景图；特征匹配 + 单应 + 变形 + 融合。	§8.2；全景图 / 街景的核心。
全局对齐	多图像同时对齐；bundle adjustment；最小化重投影误差。	§8.3；多图拼接的精度优化。
合成 (compositing)	多频段融合（拉普拉斯金字塔 blend）；消除接缝。	§8.4；高质量拼接的关键。

概念

定义 + 重要性

实现提示

两两对齐

两图之间的几何变换估计；单应 / 仿射 / 刚性。

§8.1；图像配准的基础。

图像拼接

多图合成全景图；特征匹配 + 单应 + 变形 + 融合。

§8.2；全景图 / 街景的核心。

全局对齐

多图像同时对齐；bundle adjustment；最小化重投影误差。

§8.3；多图拼接的精度优化。

合成 (compositing)

多频段融合（拉普拉斯金字塔 blend）；消除接缝。

§8.4；高质量拼接的关键。

二、详细笔记

2.1 两两对齐 (Pairwise Alignment)

What：估计两图之间的几何变换（平移 / 旋转 / 仿射 / 单应）。

Why：图像拼接 / 配准 / 跟踪的基础。

How：

变换类型（§8.1）：

平移：[1 0 tx; 0 1 ty]（2 自由度）。
刚性（旋转 + 平移）：3 自由度。
缩放：2 自由度。
仿射：旋转 + 缩放 + 剪切 + 平移（6 自由度）。
单应（透视）：3×3（8 自由度）。

参数估计（§8.1.2）：

最小二乘：所有匹配点都参与；对外点敏感。
RANSAC（§4.4）：鲁棒估计；处理外点。
DLT（直接线性变换）：单应估计的闭式解。

单应的几何意义

单应矩阵 H（3×3）描述两平面之间的投影变换。
当场景是平面（墙 / 桌面）或相机纯旋转时，单应可描述两图关系。
8 个自由度（3×3 减去 1 个尺度）。

When：图像拼接 / 配准；AR；文档扫描。

Example：cv2.findHomography(src_pts, dst_pts, cv2.RANSAC)；cv2.warpPerspective。

2.2 图像拼接 (Image Stitching)

What：把多张重叠图像合成一张全景图。

Why：全景图 / 街景 / 监控大场景的标准方法。

How：

拼接流程（§8.2）：

特征检测 + 匹配（§7）：SIFT / ORB + RANSAC。
单应估计：把每对相邻图像映射到同一坐标系。
图像变形：warpPerspective 把每张图投影到全景平面。
融合（blending）：拉普拉斯金字塔融合消除接缝。
曝光补偿：直方图匹配消除色差。

拼接的常见问题

鬼影（ghosting）：移动物体；需多带 blending / 中值滤波。
接缝（seam）：曝光差异 / 视差；用 graph cut 找最优接缝。
视差：非平面场景无法用单应；需考虑 depth。

When：全景图；街景；视频拼接；监控大场景。

Example：cv2.Stitcher_create().stitch([img1, img2, img3])；手机全景拍摄。

2.3 全局对齐 (Global Alignment)

What：多张图像同时对齐——最小化所有图像的总重投影误差。

Why：两两对齐有累积误差；全局对齐避免 drift。

How：

Bundle Adjustment（§8.3）：

最小化所有特征点的重投影误差：

\min_{R_i, t_i, X_j} \sum_{i,j} \| \pi(R_i X_j + t_i) - x_{ij} \|^2 \end{bmatrix>

R_i, t_i：相机 i 的姿态。
X_j：3D 点 j 的世界坐标。
x_{ij}：相机 i 中点 j 的观测像素。
π：相机投影函数。

求解：Levenberg-Marquardt（§4.2）。

Bundle Adjustment 的工程经验

优化变量多（相机参数 + 3D 点）；稀疏结构 → 高效求解。
g2o / Ceres / GTSAM 是常用 BA 库。
SLAM 后端常用 BA 优化相机轨迹 + 地图。

When：多图拼接；SfM / SLAM 后端；3D 重建。

Example：g2o / Ceres / GTSAM 库；OpenCV cv2.solvePnPRansac + BA。

2.4 合成 (Compositing)

What：把多图融合到一张图——消除接缝、避免鬼影。

Why：直接 alpha blending 在曝光 / 视差下出现明显接缝；需要多频段融合。

How：

合成方法（§8.4）：

Alpha blending：out = α · img1 + (1-α) · img2，简单但有接缝。
拉普拉斯金字塔 blend：多频段融合——低频用大尺度平均，高频保留细节。
Multi-band blending：拉普拉斯金字塔的扩展。
Graph cut blending：找最优接缝线 + 沿线 blend。

拉普拉斯金字塔 blend 的原理

每层 = 高斯金字塔当前层 - 上采样高一层。
每层单独 alpha blending → 不同频段独立融合。
低频（大尺度）平滑过渡；高频（小尺度）保留细节。
效果：无缝 + 细节保留（alpha blending 做不到）。

When：高质量全景图；HDR；图像合成；曝光融合。

Example：cv2.detail.Blender_create(cv2.detail.Blender_MULTI_BAND)；OpenCV Stitcher 自动使用。

三、关键图表

视觉图表

Figure 1. 图 8-1：单应估计流程

Figure 2. 图 8-2：全景图拼接

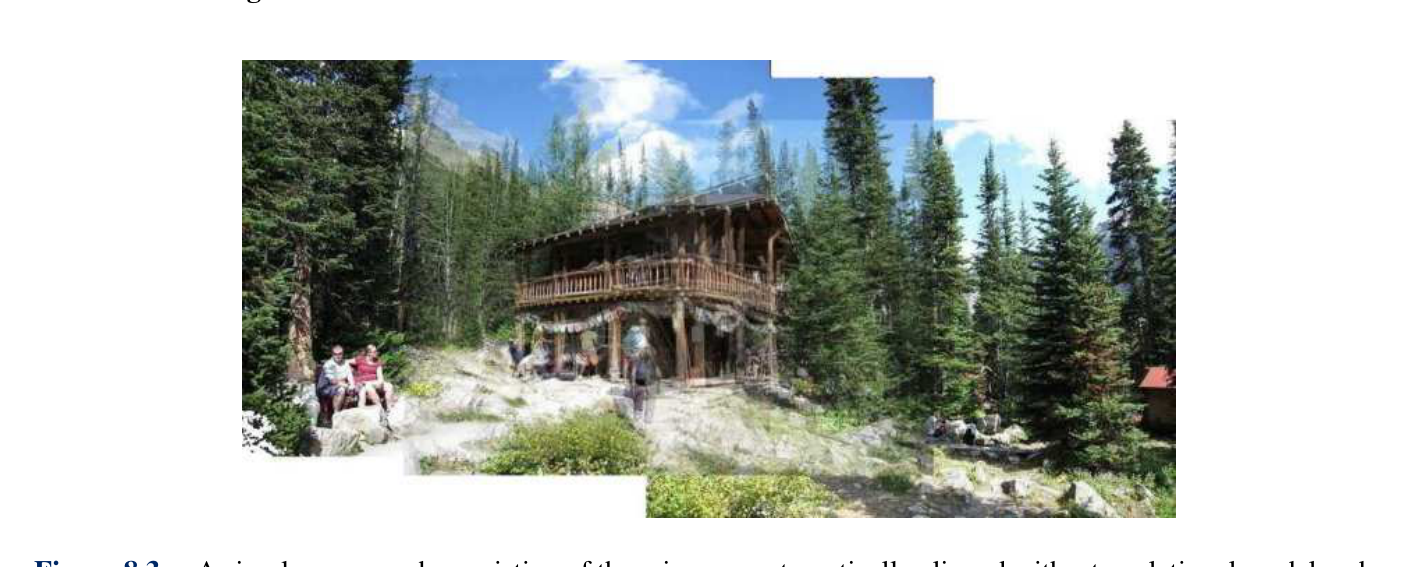

Figure 3. 图 8-3：拉普拉斯金字塔 blend

非可视化条目

非可视化条目（表 / 算法）

编号

内容摘要

式 8-1 至 8-15

单应 / DLT / BA 公式。

表 8.1

拼接算法对比（alpha blend / 多频段 / graph cut）。

列表 8.1-8.x

OpenCV Stitcher / bundle adjustment 示例。

核心公式对照表

概念

公式

单应

\(\lambda \mathbf{p}_2 = H \mathbf{p}_1, \quad H \in \mathbb{R}^{3 \times 3}\)

DLT 单应估计

\(\min_H \sum_i | H \mathbf{p}_{1,i} - \mathbf{p}_{2,i} |^2\)

BA 优化

\(\min_{R_i, t_i, X_j} \sum_{i,j} | \pi(R_i X_j + t_i) - x_{ij} |^2\)

四、思维导图

mindmap
  root((第 8 章 图像对齐与拼接))
    两两对齐
      单应估计
      DLT
      RANSAC
    图像拼接
      特征匹配
      warpPerspective
      blending
    全局对齐
      bundle adjustment
      g2o
      Ceres
    合成
      alpha混合
      拉普拉斯金字塔
      graphcut

五、重点与易错点

单应适合平面 / 纯旋转：非平面场景需考虑 depth（视差）。
RANSAC 是单应估计的标配：直接 DLT 对外点敏感。
拉普拉斯金字塔 blend 消除接缝：直接 alpha blend 在曝光差异下失败。
BA 是 SfM / SLAM 后端核心：稀疏 BA 可高效求解上千相机 + 百万点。
graph cut blend 找最优接缝：避免移动物体（人 / 车）的鬼影。
全景图受限于场景结构：室内视差大、室外接近平面效果更好。
跨章衔接：第 7 章特征是拼接的基础；第 11 章 SLAM 用 BA 做后端优化；第 9 章运动估计也用单应。
