第 7 章极坐标系 (Polar Coordinate Systems)

核心结论

2D 极坐标 = (距离 r, 角度 θ)；与笛卡尔的互转靠 sin / cos；本质上描述"方向 + 距离"，与向量语义天然契合。
别名 (aliasing)：同一空间有无穷多极坐标表达；canonical 形式（r ≥ 0、θ ∈ (-180°, +180°]、r=0 ⇒ θ=0）保证每个点只有唯一表达。
3D 极坐标分两种：柱坐标 (r, θ, z)——加线性距离；球坐标 (r, θ, φ)——加角度。
heading / pitch 约定 (本书)：h = 偏航（绕 y 轴，0° 朝 +z）、p = 俯仰（绕右臂轴，0° 水平，正值向下）；与左手系 + 航空 / 游戏惯例对齐。
球坐标别名 + 万向锁 (Gimbal lock)：pitch = ±90° 时 heading 无意义（奇异点）；游戏相机与四元数旨在规避。
极坐标描述向量：与位置完全相同的算法，只是"从原点出发"换成"按给定方向走给定长度"；物理书常用此约定描述力 / 位移。

本章主旨

本章补充笛卡尔之外的另一种坐标系——极坐标 / 柱坐标 / 球坐标。它们对"方向 + 距离"问题（雷达、相机朝向、地理定位、物理力）天然友好。理解别名 / canonical 形式是处理实际工程问题的前提（如相机控制、AI 追踪、空间索引）。第 8 章讲旋转表示时会再次碰到球坐标的万向锁问题。

一、核心概念

本章围绕 6 个核心概念展开：从 2D 极坐标出发，澄清别名与 canonical 形式，扩展到 3D 柱 / 球坐标，定义本书 heading / pitch 约定，最后给出极坐标描述向量的等价方法。

概念定义 + 重要性实现提示

概念	定义 + 重要性	实现提示
2D 极坐标	`(r, θ)`：r = 距原点距离，θ = 与极轴（通常 +x）的夹角。描述"方向 + 距离"，比笛卡尔更直观。	§7.1.1；`atan2(y, x)` 给 θ、`hypot(x, y)` 给 r。注意 `atan2` 自动选象限。
别名与 canonical 形式	同一空间有无穷多极坐标表达（`(-r, θ+180°)` = `(r, θ)` 等）。canonical 形式（`r≥0, θ∈(-180°,180°]`）保证唯一性。	§7.1.2；列表 7.1 C 代码给出了"to canonical"的算法。3D 球坐标需更复杂（heading + pitch）。
柱坐标 (cylindrical)	2D 极坐标 + 线性 z 轴：`P = (r, θ, z)`；与笛卡尔的转换简单（z 直接、xy 走 §7.1.3 公式）。	§7.3.1；柱形环境 / 圆柱体建模时自然。
球坐标 (spherical)	2D 极坐标 + 第二角度：`P = (r, θ, φ)`（数学界）或 `(r, h, p)`（本书）。最常见的 3D 极坐标。	§7.3.2-§7.3.3；§7.3.5 转换公式。球坐标用在雷达、地理（lat/long）、相机空间。
heading / pitch 约定 (本书)	h = 水平偏航（绕 y 轴，0° 朝 +z，"北"）；p = 俯仰（绕右臂轴，0° 水平，正值向下）。匹配左手系 + 航空惯例。	§7.3.3；§7.3.4 canonical 形式：r≥0、h∈(-180°,180°]、p∈[-90°,+90°]；万向锁时 h=0。
极坐标描述向量	同一对 `(r, θ)` 可描述点（位移从原点出发）或向量（按方向走 r）；算法只差"是否回到原点"。	§7.4；物理书常用此约定描述力 / 速度 / 位移向量。

2D 极坐标

(r, θ)：r = 距原点距离，θ = 与极轴（通常 +x）的夹角。描述"方向 + 距离"，比笛卡尔更直观。

§7.1.1；atan2(y, x) 给 θ、hypot(x, y) 给 r。注意 atan2 自动选象限。

别名与 canonical 形式

同一空间有无穷多极坐标表达（(-r, θ+180°) = (r, θ) 等）。canonical 形式（r≥0, θ∈(-180°,180°]）保证唯一性。

§7.1.2；列表 7.1 C 代码给出了"to canonical"的算法。3D 球坐标需更复杂（heading + pitch）。

柱坐标 (cylindrical)

2D 极坐标 + 线性 z 轴：P = (r, θ, z)；与笛卡尔的转换简单（z 直接、xy 走 §7.1.3 公式）。

§7.3.1；柱形环境 / 圆柱体建模时自然。

球坐标 (spherical)

2D 极坐标 + 第二角度：P = (r, θ, φ)（数学界）或 (r, h, p)（本书）。最常见的 3D 极坐标。

§7.3.2-§7.3.3；§7.3.5 转换公式。球坐标用在雷达、地理（lat/long）、相机空间。

heading / pitch 约定 (本书)

h = 水平偏航（绕 y 轴，0° 朝 +z，"北"）；p = 俯仰（绕右臂轴，0° 水平，正值向下）。匹配左手系 + 航空惯例。

§7.3.3；§7.3.4 canonical 形式：r≥0、h∈(-180°,180°]、p∈[-90°,+90°]；万向锁时 h=0。

极坐标描述向量

同一对 (r, θ) 可描述点（位移从原点出发）或向量（按方向走 r）；算法只差"是否回到原点"。

§7.4；物理书常用此约定描述力 / 速度 / 位移向量。

二、详细笔记

2.1 2D 极坐标 (2D Polar Space)

What：用一对值 (r, θ) 描述 2D 平面上的点或向量：r = 距原点的距离，θ = 与极轴（通常 +x 方向）的夹角。

Why：天然描述"距离 + 方向"的问题（雷达、相机视野、追逐目标）；与日常用语"向东 10 公里"自然对应。

How：

定位算法（"两步走"）：

从原点出发，面朝极轴方向；
逆时针旋转 θ（负值顺时针）；
沿当前方向走 r 单位。

笛卡尔 ↔ 极坐标互转（式 7-1，§7.1.3）：

\[x = r \cos\theta,\quad y = r \sin\theta\]

\[r = \sqrt{x^2 + y^2},\quad \theta = \text{atan2}(y, x)\]

atan2(y, x) 比 atan(y/x) 鲁棒——自动处理象限。

角度单位

书中文本常用度（°），但代码侧必须用弧度（rad）。deg2rad = π/180，rad2deg = 180/π。atan2 在 <cmath> 中返回弧度。

When：雷达；枪口 / 炮塔朝向；AI 视锥检测；地理定位（极地投影）。

Example：极坐标 (5, 30°) = 笛卡尔 (5cos30°, 5sin30°) ≈ (4.33, 2.5)。

2.2 别名与 Canonical 形式 (Aliasing & Canonical Form)

What：同一空间点有无穷多极坐标表达；canonical 形式（"标准型"）保证唯一性。

Why：相机控制、空间索引、几何查询都需要"同一点 = 同坐标"才能正确比较；别名会导致"`θ = 720°` 与 θ = 0° 被认为不同"的 bug。

How：

别名规则（§7.1.2）：

\[(r, \theta) \equiv ((-1)^k r,\ \theta + k \cdot 180°),\quad k \in \mathbb{Z}\]

常见特例：(-r, θ + 180°) ≡ (r, θ)、(r, θ + 360°k) ≡ (r, θ)。

2D Canonical 形式约束：

r ≥ 0（不测负距离）。
θ ∈ (-180°, +180°]（半开区间，+180° 用于"西"方向）。
r = 0 ⇒ θ = 0（原点处角度无意义，强制设为 0）。

Canonical 转换算法（列表 7.1）：

r = 0 ⇒ θ = 0。
r < 0 ⇒ r := -r; θ := θ + 180°。
θ ≤ -180° ⇒ θ := θ + 360° 循环到范围内。
θ > +180° ⇒ θ := θ - 360° 循环到范围内。

π 的浮点不精确

M_PI 是最接近 π 的 float，不严格等于 π。Canonical 算法可能产出 θ = -π（理论上不在区间内）。实际工程中视为可接受——进一步检查 fabs(θ) > PI 即可。

When：AI 路径点比较；相机角度插值（避免"转 720° 回到原位"）；几何哈希。

Example：(-5, 30°) 的 canonical 形式是 (5, 210°) ⇒ 经过 θ > 180° 减 360° ⇒ (5, -150°)。

2.3 3D 极坐标：柱与球 (Cylindrical & Spherical)

What：3D 极坐标分两种——柱坐标 (r, θ, z)（加线性 z 轴）和球坐标 (r, θ, φ)（加第二角度）。

Why：柱坐标自然描述柱形物体；球坐标自然描述"方向 + 距离"问题（雷达、相机、地理）。

How：

柱坐标（§7.3.1）：在 2D 极坐标基础上加 z 轴（与 xy 平面垂直）；

\[x = r \cos\theta,\quad y = r \sin\theta,\quad z = z\]

\[r = \sqrt{x^2 + y^2},\quad \theta = \text{atan2}(y, x),\quad z = z\]

球坐标（数学界，§7.3.2）：(r, θ, φ)，θ = 与 +x 轴的水平夹角（azimuth），φ = 与 +z 轴的垂直夹角（zenith，0° = 北极）；

\[x = r \sin\phi\cos\theta,\quad y = r \sin\phi\sin\theta,\quad z = r\cos\phi\]

\[r = \sqrt{x^2 + y^2 + z^2},\quad \theta = \text{atan2}(y, x),\quad \phi = \arccos(z / r)\]

数学界球坐标的缺陷（§7.3.3）

θ = 0° 朝 +x（"东"），与日常"北"不一致。
φ = 0° 朝 +z（"上"），但 2D 极坐标在 φ = 90° 处——3D 默认方向与 2D 默认方向不同。
右手系，与本书左手系相反。

本书改用 heading / pitch 约定解决这些问题（§7.3.3）。

When：柱坐标用于柱形几何（管道、圆柱）；球坐标用于雷达、地理、相机空间；高度场（游戏引擎常用"高度 + 球坐标"组合）。

Example：球坐标 (5, 45°, 90°)（数学界）= (5sin90°cos45°, 5sin90°sin45°, 5cos90°) = (3.54, 3.54, 0)——xy 平面上的点。

2.4 heading / pitch 约定 (Heading / Pitch Convention)

What：本书定义的球坐标约定——h = heading（水平偏航）、p = pitch（垂直俯仰）；匹配左手系 + 航空惯例。

Why：跨引擎 / 跨物理引擎 / 跨论文时约定不一致会引发"+x 是前还是右"的方向混淆；heading / pitch 与 Unity / Unreal / 飞行模拟器惯例一致。

How：

约定（§7.3.3）：

h (heading)：绕 +y 轴（垂直轴）旋转，0° 朝 +z（"北" / "前"），顺时针为正（左手系）。
p (pitch)：绕右臂轴（即"右"向量）旋转，0° 水平，正值向下（左手系一致）。
r：径向距离，r ≥ 0。

转换公式（式 7-3）：

\[x = r \cos p \sin h,\quad y = -r \sin p,\quad z = r \cos p \cos h\]

\[r = \sqrt{x^2 + y^2 + z^2},\quad h = \text{atan2}(x, z),\quad p = \arcsin(-y / r)\]

pitch 正值向下的"反直觉"

直觉上"抬头"应该是正 pitch，但本书用正向下的定义——这与左手系下"绕右臂顺时针"的正向一致。带来的好处：相机 / 飞行控制中"鼠标前推 = 视角下俯"自然对应 pitch 增加。

When：相机控制（FPS、飞行模拟）；AI 视锥；物理引擎中的刚体朝向更新。

Example：heading / pitch = (45°, -30°) = "朝东北方看，向上 30°" = 笛卡尔方向约 (0.61, 0.50, 0.61)（标准化）。

2.5 球坐标别名与万向锁 (Spherical Aliasing & Gimbal Lock)

What：球坐标除 §2.2 的别名外还有 heading / pitch 互依 导致的额外别名与奇异点（万向锁）。

Why：万向锁是 3D 旋转 / 相机控制最常踩的坑——一旦 pitch = ±90°，heading 完全无意义，相机姿态自由度从 3 降到 2，会出现"无法转到的方向"。

How：

球坐标 canonical 形式（§7.3.4，本书约定）：

r ≥ 0
h ∈ (-180°, +180°]
p ∈ [-90°, +90°]
r = 0 ⇒ h = p = 0
|p| = 90° ⇒ h = 0（万向锁）

额外别名（数学意义上）：

\[(h, p) \equiv (h \pm 180°,\ 180° - p)\]

例如"朝东转 90° 俯下 45°" ≡ "朝西转 90° 俯下 135°"（物体倒置但方向相同）。

万向锁：p = ±90° 时方向"垂直"（朝正上 / 正下），heading 任意值都指向同一方向——此时 heading 无意义。

万向锁的工程影响

用欧拉角表示旋转时，遇到 pitch = ±90° 会失去一个自由度。
解决方案：换用 四元数 或轴角（第 8 章）；相机控制中限制 pitch ∈ (-89°, +89°)。
调试时若相机"卡住转不到某个方向"，第一怀疑就是万向锁。

When：所有用欧拉角做相机 / 刚体朝向的系统；FPS 游戏镜头；飞行模拟器；机器人关节。

Example：相机朝向 (h=0°, p=+90°) 时朝正上方看；(h=180°, p=+90°) 也朝正上方看——h 无效。

2.6 极坐标描述向量 (Polar Vectors)

What：同一对 (r, θ) 可描述点（位移从原点出发）或向量（按给定方向走 r）；算法只差"是否回到原点"。

Why：物理书描述力 / 速度 / 位移常用极坐标；向量库可以同时支持"点模式"与"向量模式"——底层数据相同。

How：

向量极坐标解释（§7.4）：

与定位算法 几乎相同，但去掉"从原点出发"——直接按 (r, θ) 画一个有向线段。
与点的极坐标转换公式 完全相同（§7.1.3 公式对点 / 向量均适用）。

"向量是位置 + 极坐标 = 位移"

向量 vs 点的根本区别（§2.2）是"无位置"vs"有位置"。但当你用极坐标描述时：(r,θ) 描述 从原点出发 走 r 到某点——这恰好是 位移向量 的定义。所以极坐标下"向量"和"点"是同一对象的两种视角，无需区分。

When：物理引擎（力 / 速度 / 加速度用极坐标 / 球坐标描述）；雷达（目标距离 + 方向）；2D / 3D 子弹轨迹。

Example：力 (F, θ) = (10N, 30°) = "10 牛顿，朝东北方向" = 向量 (8.66, 5, 0) 牛顿。

三、关键图表

视觉图表

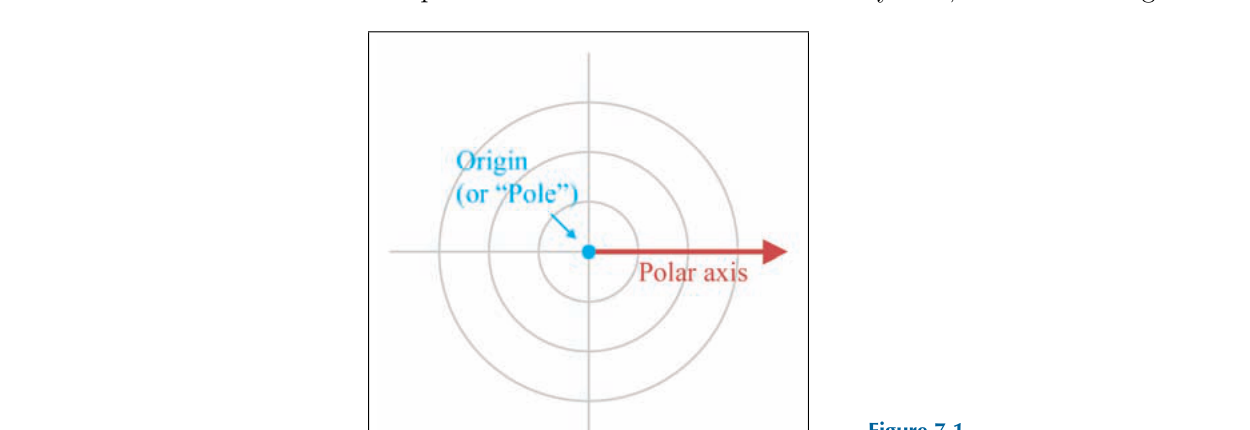

Figure 1. 图 7-1：2D 极坐标空间

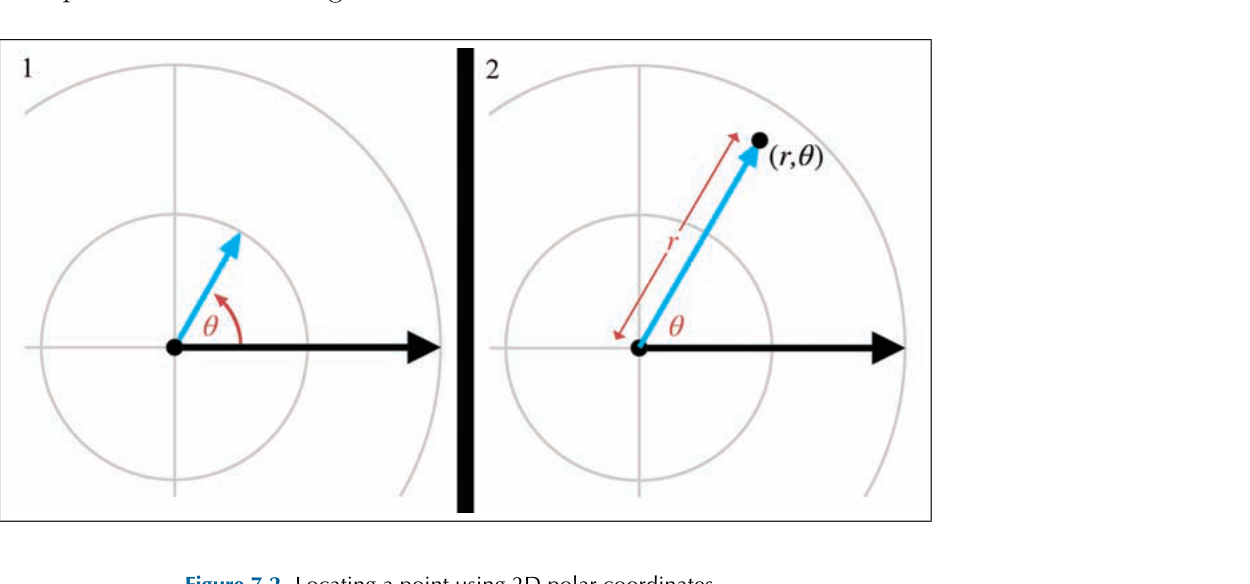

Figure 2. 图 7-2：用 2D 极坐标定位点

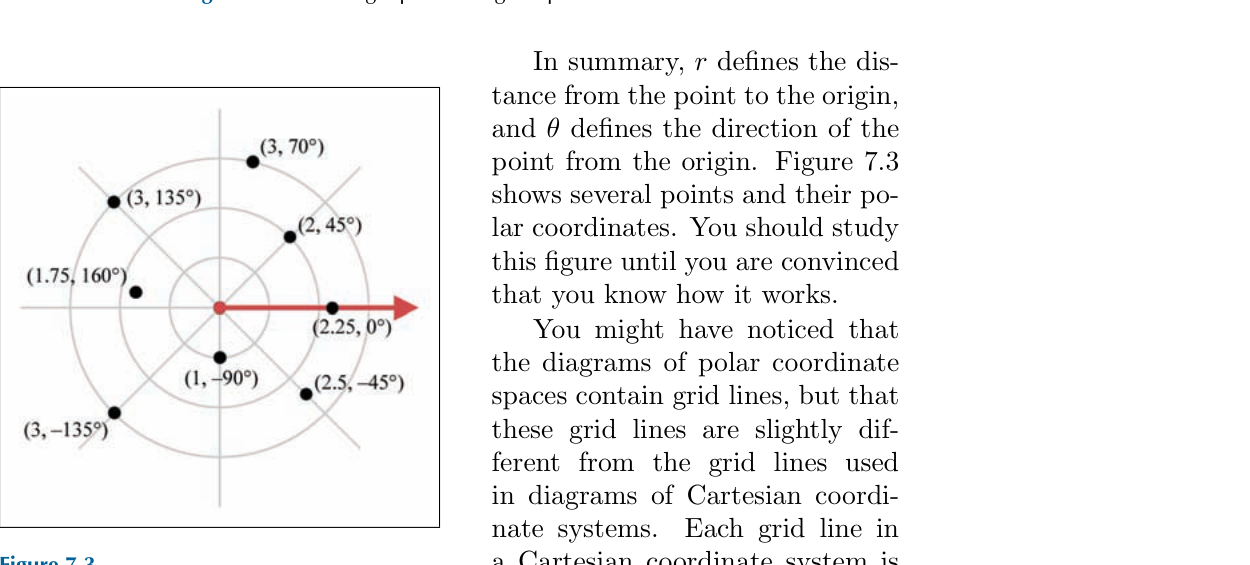

Figure 3. 图 7-3：典型点的 2D 极坐标示例

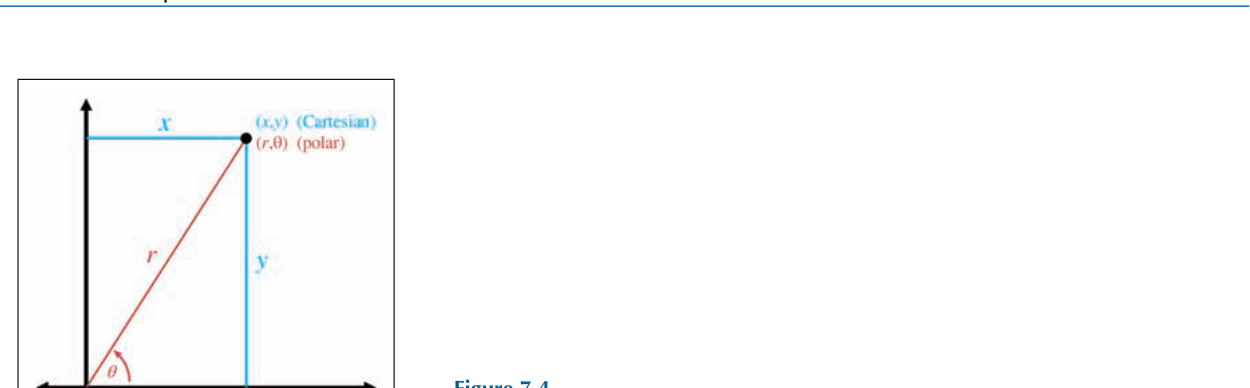

Figure 4. 图 7-4：2D 笛卡尔 ↔ 极坐标互转

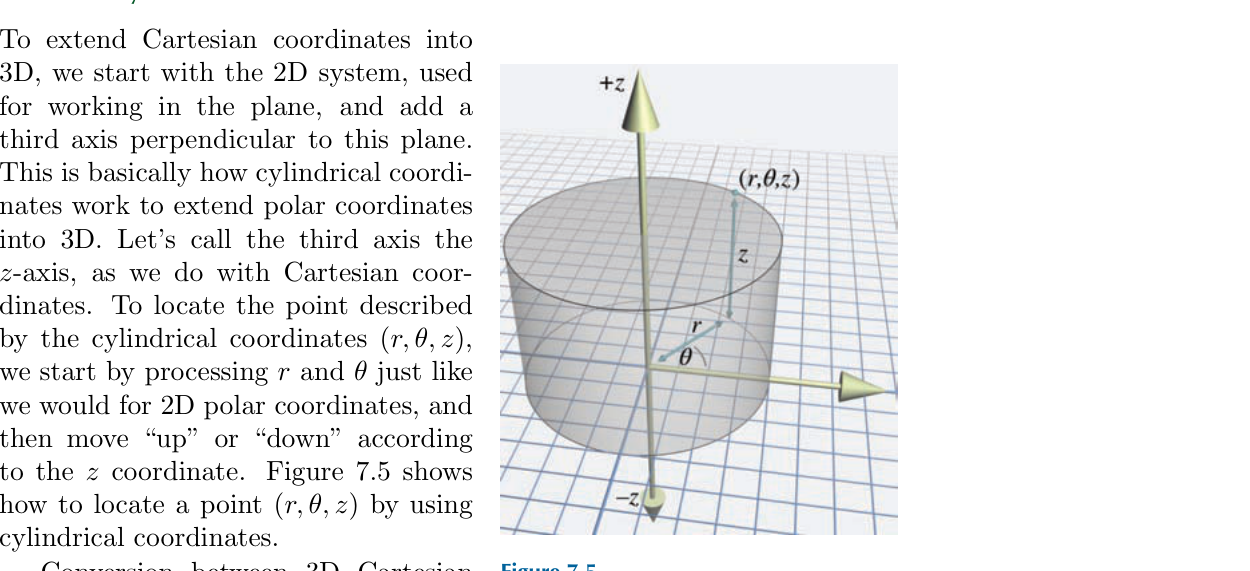

Figure 5. 图 7-5：柱坐标

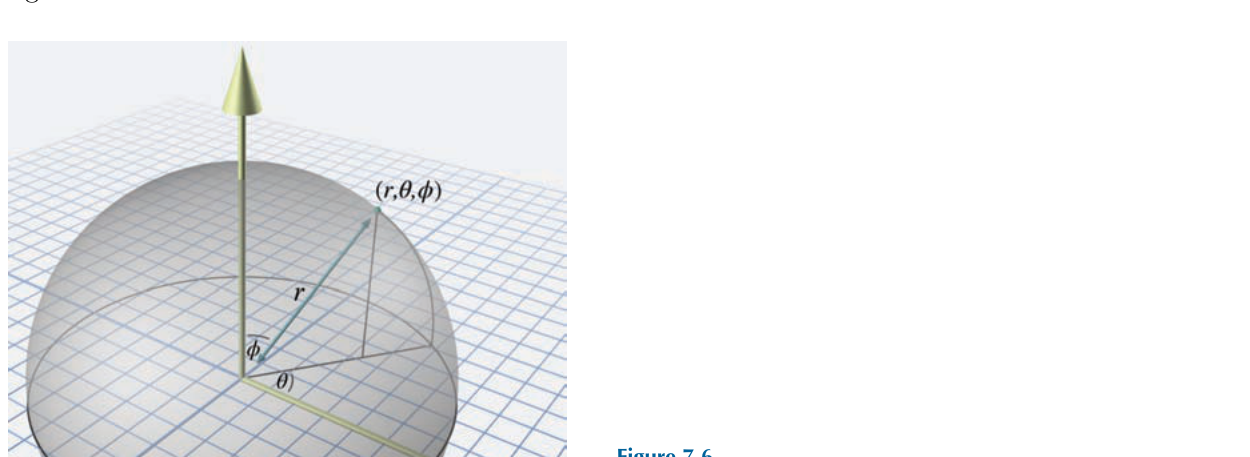

Figure 6. 图 7-6：球坐标（数学界约定）

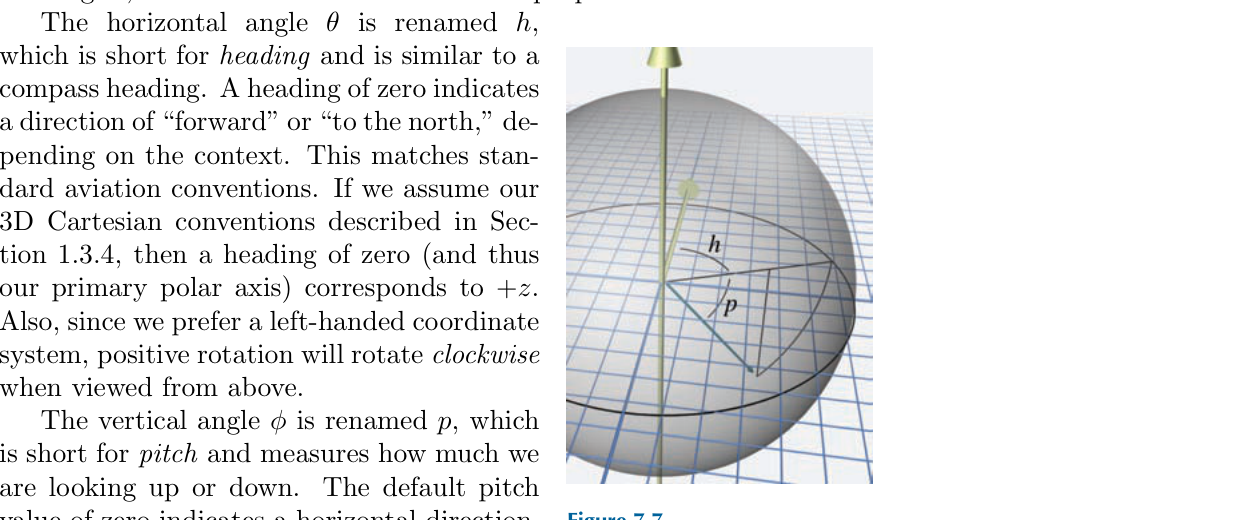

Figure 7. 图 7-7：heading / pitch 约定（本书）

Figure 8. 图 7-8：球坐标 ↔ 3D 笛卡尔（数学界约定）

非可视化条目

非可视化条目（表 / 算法）

编号内容摘要

式 7-1

2D 极坐标 ↔ 笛卡尔：x = r cosθ, y = r sinθ；反之 r = √(x²+y²), θ = atan2(y, x)。

式 7-2

3D 球坐标 ↔ 笛卡尔（数学界）：x = r sinφ cosθ, y = r sinφ sinθ, z = r cosφ。

式 7-3

球坐标 ↔ 笛卡尔（本书 heading / pitch 约定）：x = r cos p sin h, y = -r sin p, z = r cos p cos h；反之 h = atan2(x, z), p = arcsin(-y/r)。

列表 7.1, 7.3, 7.4

C 代码：2D 极坐标 → canonical、3D 球坐标 → canonical、笛卡尔 → 球坐标。

表 7.1

几种 spherical aliasing 类型（r 翻转 / 角度循环 / heading-pitch 互依）。

核心公式对照表

互转方向

公式

2D 极 → 笛

\(x = r \cos\theta,\quad y = r \sin\theta\)

2D 笛 → 极

\(r = \sqrt{x^2 + y^2},\quad \theta = \text{atan2}(y, x)\)

3D 球（数学界） → 笛

\(x = r \sin\phi \cos\theta,\quad y = r \sin\phi \sin\theta,\quad z = r \cos\phi\)

3D 球（本书） → 笛

\(x = r \cos p \sin h,\quad y = -r \sin p,\quad z = r \cos p \cos h\)

3D 笛 → 球（本书）

\(r = \sqrt{x^2 + y^2 + z^2},\quad h = \text{atan2}(x, z),\quad p = \arcsin(-y/r)\)

Aliasing 一般规则

\((r, \theta) \equiv ((-1)^k r,\ \theta + k \cdot 180°)\)

四、思维导图

mindmap
  root((第 7 章 极坐标系))
    2D极坐标
      距离加角度
      atan2互转
      方向加距离语义
    别名canonical
      同一空间无穷表达
      r非负theta半开
      原点theta归零
    3D柱坐标
      极坐标加z轴
      柱形几何
    3D球坐标
      两个角度
      数学界约定
      headingpitch约定
    headingpitch
      左手系航空
      偏航绕y
      俯仰绕右臂
    别名万向锁
      pitch正负90奇异
      heading无效
      解决方案四元数
    极坐标向量
      与点同算法
      物理常用
      力速度描述

五、重点与易错点

2D 极坐标的"别名" ≠"无解"：任意 (r, θ) 都对应唯一点；但一个点有无穷多极坐标表达——务必先 canonical 化再比较。
canonical 转换算法：先处理 r=0，再处理 r<0，最后循环 θ 到 (-180°, +180°]；常见 bug 是忘了"半开区间"导致 +180° 与 -180° 都存在。
柱坐标 vs 球坐标：柱 = 加线性 z；球 = 加角度。柱形物体用柱坐标，"方向 + 距离"问题用球坐标。
heading / pitch 约定与数学界 (θ, φ) 不同：本书 h 是绕 y 轴、0° 朝 +z；p 0° 水平、正值向下。跨代码搬运时第一件事是验证约定。
pitch 正值向下是"反直觉"但工程必要：与左手系 + 飞行控制 + "鼠标前推 = 视角下俯"自然对应；不要试图"修正"成正值向上。
万向锁 = 自由度丢失：pitch = ±90° 时 heading 无意义；相机控制中应限制 pitch ∈ (-89°, +89°)。
heading / pitch 互依别名：(h, p) ≡ (h ± 180°, 180° - p)；调相机时若"转错方向"往往是别名 bug。
极坐标描述向量：与点完全相同的算法——(r, θ) 既可描述点也可描述向量；物理书描述力时常用此约定。
π 的浮点不精确：M_PI 不严格等于 π；canonical 算法可能产出 θ = -π（理论上不在区间），实际工程中可接受。
跨章衔接：第 8 章欧拉角 / 四元数会再次提到万向锁；第 10 章相机空间用球坐标描述 fov；第 11 章力学用极坐标描述向心力。
应用提示：地理坐标（lat / long）是球坐标；游戏雷达 / 视野锥用极坐标；FPS 相机用 heading / pitch + 限制 pitch 范围规避万向锁。
