第 5 章矩阵与线性变换 (Matrices and Linear Transformations)

核心结论

旋转 (rotation)：保持原点与距离；手性约定下"正方向"由对应手定则给出；2D 旋转一个角度参数、3D 旋转需要轴 + 角度。
缩放 (scale)：沿卡迪尔轴缩放是对角矩阵；反射是某轴缩放因子为负；非均匀缩放使原本正交基向量夹角改变。
正交投影 (orthographic projection)：把维度降一阶（3D → 2D）；投影方向垂直于投影平面；丢弃平行于投影方向的分量。
反射 (reflection)：沿轴 / 平面的镜像；本质是某轴 -1 缩放；行列式恒为 -1。
剪切 (shearing)：把矩形变成平行四边形；保持面积（行列式 = 1）但改变角度；italic / skew 文字效果的核心。
变换组合 = 矩阵乘法；顺序敏感（"先发生的事写在右边"）；可通过 §4.2 几何方法验证（看基向量去哪了）。
变换的分类树：线性 → 仿射（含平移的推广）→ 可逆（行列式 ≠ 0）→ 保角 → 正交（保长保角）→ 刚体（仅平移 + 旋转）；每层都是上一层的子集。

本章主旨

本章用第 4 章"行 = 变换后基向量"的工具，逐个推导 5 类基本线性变换的矩阵：旋转 / 缩放 / 投影 / 反射 / 剪切。把每一类看成"基向量目标"的设定——读者掌握"如何用基向量构造任意变换矩阵"的方法论。第 6 章升级到 4×4 齐次矩阵后，平移加入变换树。本章中段给出变换组合的规则（矩阵乘法），末段给出变换分类树（线性 → 仿射 → … → 刚体）。

一、核心概念

本章围绕 7 个核心概念展开：从 5 类基本线性变换出发（旋转 / 缩放 / 投影 / 反射 / 剪切），加上变换组合规则（矩阵乘法），最后给出变换分类树。

概念定义 + 重要性实现提示

概念	定义 + 重要性	实现提示
旋转 (rotation)	保持原点与距离不变的角度移动。2D 一个参数 θ、3D 需要轴 + 角度。手性决定正方向（左手顺时针 / 右手逆时针）。绕任意轴的旋转矩阵可分解为"平行分量不动 + 垂直分量在垂直平面内做 2D 旋转"。	§5.1.1 / §5.1.2 / §5.1.3；库函数 `rotate(axis, angle)` 直接给出。GLM 提供 `glm::rotate(M, θ, axis)`。
缩放 (scale)	沿某个轴拉长 / 缩短。沿卡迪尔轴 = 对角矩阵；对角元素为缩放因子。负因子 = 反射。	§5.2.1；均匀缩放（所有轴同因子）保持形状、不均匀缩放改变形状。沿任意方向缩放要构造投影 + 缩放 + 反投影矩阵。
正交投影 (orthographic projection)	把维度降一阶（3D → 2D）。投影方向垂直于投影平面。结果是"丢弃平行于投影方向的分量"。最常用：把 3D 投影到 xy 平面（去掉 z）。	§5.3；与"透视投影"（perspective）相对——透视投影保留深度信息，正交投影丢弃。CAD / 工程制图常用正交投影。
反射 (reflection)	沿某个轴 / 平面的镜像。行列式恒为 -1。本质 = 沿某轴 -1 缩放（其余方向 +1）。	§5.4；与旋转的区别：反射产生"手性反转"（左右颠倒），旋转保持手性。镜中物体是反射，不能用旋转重合。
剪切 (shearing)	把矩形变平行四边形，保持面积（行列式 = 1）但改变角度。常见用途：italic 字体、3D 投影中的 z 倾斜、shadow skew。	§5.5；与投影的区别：投影是"丢维度"，剪切是"维度不变但角度变"。
变换组合	多个原变换复合 = 矩阵乘法（顺序敏感）。先发生的事写在右边（行向量约定）。结合律保证可以链式复合。	§5.6；常见模式：`M = T * R * S`（缩放 → 旋转 → 平移）。验证方法：用 §4.2 "行 = 基向量"工具逐项检查。
变换分类树	6 类由宽到窄：linear（保直保平行，保原点） ⊂ affine（线性 + 平移） ⊂ invertible（det ≠ 0） ⊂ angle-preserving ⊂ orthogonal（保长保角，列正交） ⊂ rigid-body（仅平移 + 旋转）。每层是上一层的真子集。	§5.7；查表 §5.7.7。识别变换类别可快速判断其性质（如"行列式 < 0 ⇒ 不可保角 ⇒ 含反射"）。

旋转 (rotation)

保持原点与距离不变的角度移动。2D 一个参数 θ、3D 需要轴 + 角度。手性决定正方向（左手顺时针 / 右手逆时针）。绕任意轴的旋转矩阵可分解为"平行分量不动 + 垂直分量在垂直平面内做 2D 旋转"。

§5.1.1 / §5.1.2 / §5.1.3；库函数 rotate(axis, angle) 直接给出。GLM 提供 glm::rotate(M, θ, axis)。

缩放 (scale)

沿某个轴拉长 / 缩短。沿卡迪尔轴 = 对角矩阵；对角元素为缩放因子。负因子 = 反射。

§5.2.1；均匀缩放（所有轴同因子）保持形状、不均匀缩放改变形状。沿任意方向缩放要构造投影 + 缩放 + 反投影矩阵。

正交投影 (orthographic projection)

把维度降一阶（3D → 2D）。投影方向垂直于投影平面。结果是"丢弃平行于投影方向的分量"。最常用：把 3D 投影到 xy 平面（去掉 z）。

§5.3；与"透视投影"（perspective）相对——透视投影保留深度信息，正交投影丢弃。CAD / 工程制图常用正交投影。

反射 (reflection)

沿某个轴 / 平面的镜像。行列式恒为 -1。本质 = 沿某轴 -1 缩放（其余方向 +1）。

§5.4；与旋转的区别：反射产生"手性反转"（左右颠倒），旋转保持手性。镜中物体是反射，不能用旋转重合。

剪切 (shearing)

把矩形变平行四边形，保持面积（行列式 = 1）但改变角度。常见用途：italic 字体、3D 投影中的 z 倾斜、shadow skew。

§5.5；与投影的区别：投影是"丢维度"，剪切是"维度不变但角度变"。

变换组合

多个原变换复合 = 矩阵乘法（顺序敏感）。先发生的事写在右边（行向量约定）。结合律保证可以链式复合。

§5.6；常见模式：M = T * R * S（缩放 → 旋转 → 平移）。验证方法：用 §4.2 "行 = 基向量"工具逐项检查。

变换分类树

6 类由宽到窄：linear（保直保平行，保原点） ⊂ affine（线性 + 平移） ⊂ invertible（det ≠ 0） ⊂ angle-preserving ⊂ orthogonal（保长保角，列正交） ⊂ rigid-body（仅平移 + 旋转）。每层是上一层的真子集。

§5.7；查表 §5.7.7。识别变换类别可快速判断其性质（如"行列式 < 0 ⇒ 不可保角 ⇒ 含反射"）。

二、详细笔记

2.1 旋转 (Rotation)

What：保持原点与距离的角度移动。2D 一个参数 θ（绕原点），3D 需要轴 + 角度（绕该轴旋转）。

Why：3D 图形 90% 的"动画 / 朝向"问题都涉及旋转；旋转矩阵是后续四元数 / 欧拉角（第 8 章）的代数基础。

How：

2D 旋转（§5.1.1）——绕原点逆时针 θ：

\[\mathbf{R}(\theta) = \begin{bmatrix} \cos\theta & \sin\theta \\ -\sin\theta & \cos\theta \end{bmatrix}\]

推导：把基向量 +x 与 +y 旋转 θ 后坐标 = (cosθ, sinθ) 与 (-sinθ, cosθ)，写进矩阵行。

3D 旋转——绕卡迪尔轴（§5.1.2）：

\[\mathbf{R}_x(\theta) = \begin{bmatrix} 1 & 0 & 0 \\ 0 & \cos\theta & \sin\theta \\ 0 & -\sin\theta & \cos\theta \end{bmatrix},\quad \mathbf{R}_y(\theta) = \begin{bmatrix} \cos\theta & 0 & -\sin\theta \\ 0 & 1 & 0 \\ \sin\theta & 0 & \cos\theta \end{bmatrix},\quad \mathbf{R}_z(\theta) = \begin{bmatrix} \cos\theta & \sin\theta & 0 \\ -\sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix}\]

约定：绕哪条轴旋转，哪条轴对应行不变（行向量约定下，行 = 基向量）。

3D 旋转——绕任意轴（§5.1.3）：

设单位轴 n̂、角度 θ。把向量 v 分解为 v∥ = (v · n̂) n̂（平行分量）与 v⊥ = v - v∥（垂直分量）；绕 n̂ 旋转等价于"v∥ 不动 + v⊥ 在垂直平面内做 2D 旋转"。旋转后：

\[\mathbf{v}' = \mathbf{v}_{\parallel} + \cos\theta \mathbf{v}_{\perp} + \sin\theta (\hat{\mathbf{n}} \times \mathbf{v}_{\perp})\]

展开为矩阵（Rodrigues 旋转公式）：

\[\mathbf{R}(\hat{\mathbf{n}}, \theta) = \begin{bmatrix} c + n_x^2(1-c) & n_x n_y(1-c) + n_z s & n_x n_z(1-c) - n_y s \\ n_x n_y(1-c) - n_z s & c + n_y^2(1-c) & n_y n_z(1-c) + n_x s \\ n_x n_z(1-c) + n_y s & n_y n_z(1-c) - n_x s & c + n_z^2(1-c) \end{bmatrix}\]

其中 c = cosθ, s = sinθ。

手性差异在旋转矩阵中的体现

绕 y 轴旋转矩阵中 R_y 第 1 行第 3 列是 -sinθ，与 R_x, R_z 不同——因为本书左手系下 +y 指向"上"，绕 +y 旋转时基向量 "跨过" xz 平面时符号与其他轴相反。该差异仅来自手性约定；跨引擎时若矩阵出现此差异，应首先检查坐标手性。

When：所有朝向动画（角色 / 相机 / 光源）；物理引擎中的刚体朝向更新。

Example：R_z(90°) 把 +x 转到 +y；R_z(-90°) 把 +x 转到 -y。

2.2 缩放 (Scale)

What：沿某个轴拉长 / 缩短。沿卡迪尔轴 = 对角矩阵；对角元素为缩放因子。

Why：建模（物体大小调整）、动画（弹性缩放）、UI（屏幕适配）、shader 调试（暂时缩到 0 隐藏某组件）。

How：

沿卡迪尔轴缩放（§5.2.1）：

\[\mathbf{S}(k_x, k_y, k_z) = \begin{bmatrix} k_x & 0 & 0 \\ 0 & k_y & 0 \\ 0 & 0 & k_z \end{bmatrix}\]

几何解释：行向量约定下，矩阵第 1 行 +x → (kx, 0, 0)；第 2 行 +y → (0, ky, 0)；第 3 行 +z → (0, 0, kz)。

沿任意方向缩放（§5.2.2）：构造 投影 → 缩放 → 反投影 复合矩阵 M = P⁻¹ S P，其中 P 把任意方向对齐到某轴上。

负缩放 = 反射（§5.4）：某因子 < 0 时该方向翻转。

行列式判断"反射存在"

缩放矩阵行列式 = kx · ky · kz。若 ≥ 0 ⇒ 无反射（保手性）；若 < 0 ⇒ 含反射（手性翻转）。这是 §5.7 变换分类的快捷判断之一。

When：模型导入时的单位统一（FBX 常用 cm，游戏常用 m）；UI 缩放；shader 调试。

Example：S(2, 1, 1) 把所有 x 坐标乘 2，物体在 x 方向被拉伸 2 倍；S(1, -1, 1) = 沿 xz 平面反射（左右颠倒）。

2.3 正交投影 (Orthographic Projection)

What：把维度降一阶（3D → 2D）。投影方向垂直于投影平面，结果是"丢弃平行于投影方向的分量"。

Why：3D → 2D 屏幕渲染的第一阶段；CAD / 工程制图保留尺寸；与"透视投影"（保留深度）相对。

How：

投影到卡迪尔平面（§5.3.1）：

投影到 xy 平面（丢 z）：P_xy = [[1, 0, 0], [0, 1, 0], [0, 0, 0]]
投影到 xz 平面（丢 y）：P_xz = [[1, 0, 0], [0, 0, 0], [0, 0, 1]]
投影到 yz 平面（丢 x）：P_yz = [[0, 0, 0], [0, 1, 0], [0, 0, 1]]

投影到任意平面（§5.3.2）：构造 基变换 → 投影 → 反基变换。

正交投影 vs 透视投影

正交投影：平行线保持平行；近大远小不变；用于工程制图、UI、2D 等距游戏。
透视投影：平行线收敛到消失点；近大远小；用于真实感渲染。第 10 章详细展开透视投影。

When：CAD / 工程图；2D 等距游戏渲染；shadow map 第一阶段（深度投影）。

Example：把 (1, 2, 3) 投影到 xy 平面 = (1, 2, 0)；常用于把 3D 鼠标位置投影回 2D 屏幕。

2.4 反射 (Reflection)

What：沿某个轴 / 平面的镜像。行列式恒为 -1。本质 = 沿某轴 -1 缩放（其余方向 +1）。

Why：理解镜像变换是手性翻转的几何来源；镜中物体不可通过旋转重合（数学上证明：反射矩阵行列式为 -1，旋转矩阵行列式为 +1）。

How：

反射矩阵（沿某个平面 / 轴）：

沿 yz 平面（沿 x 翻转）：Refl_x = [[-1, 0, 0], [0, 1, 0], [0, 0, 1]]（行列式 = -1）
沿 xz 平面：行 [1, -1, 1] 对角。
沿 xy 平面：行 [1, 1, -1] 对角。
沿任意平面反射：构造 基变换 → 反射 → 反基变换。

反射矩阵 vs 旋转矩阵

反射：行列式 = -1；改变手性（左 ↔ 右互换）。
旋转：行列式 = +1；保持手性。

把右手坐标系下的矩阵直接搬到左手系，会从旋转"变成"反射（或反过来）。

When：镜子渲染；3D 物理中的"完全弹性碰撞"对称面；shadow plane 的镜像映射。

Example：Refl_x 把 (1, 2, 3) 变为 (-1, 2, 3)。

2.5 剪切 (Shearing)

What：把矩形变平行四边形，保持面积（行列式 = 1）但改变角度。

Why：italic 字体 / shadow skew / 3D 投影中 z 倾斜 / 图像变形。

How：

2D 剪切（沿 x 方向斜切，y 影响 x）：

\[\mathbf{H}_x(s) = \begin{bmatrix} 1 & s \\ 0 & 1 \end{bmatrix}\]

3D 剪切有 6 种组合（每个轴对每个轴的剪切），典型如：

\[\mathbf{H}_{xy}(s) = \begin{bmatrix} 1 & 0 & 0 \\ s & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}\]

即 x' = x + s·y；y, z 不变。其它类似。

行列式判断"是否剪切"

剪切矩阵行列式 = 1（保持面积 / 体积）。与缩放、旋转不同——剪切既不改变大小也不改变垂直性，但破坏角度。

When：italic 字体（沿 x 斜切）；shadow skew（CSS transform: skew(20deg)）；3D 投影（错切矩阵模拟透视）。

Example：H_x(0.5) 把矩形 (0,0)-(1,1) 变为 (0,0)-(1.5,1)——x 方向被 y "拉"。

2.6 变换组合 (Combining Transformations)

What：多个原变换复合 = 矩阵乘法（顺序敏感）。先发生的事写在右边（行向量约定）。

Why：复合变换是 3D 引擎的核心——一个物体的最终位姿 = 平移 × 旋转 × 缩放；理解顺序才能避免"先缩放后平移"与"先平移后缩放"导致的位置偏移 bug。

How：

复合规则（§5.6，行向量约定）：

\[\mathbf{v}_{\text{world}} = \mathbf{v}_{\text{local}} \cdot \mathbf{S} \cdot \mathbf{R} \cdot \mathbf{T}\]

其中 S = 缩放、R = 旋转、T = 平移。

顺序解读：从 v_local 开始，先应用 S（缩放），再 R（旋转），再 T（平移）——但矩阵写在右边的先发生。

"先发生的事写在右边"的反直觉

直觉上"先缩放，再旋转，再平移"对应 T · R · S，但行向量约定下要写 S · R · T（最后一个矩阵最先作用于向量）。这不是 bug，是数学定义的结果。

When：场景图中所有父子变换链；相机栈；UI 层级变换。

Example：物体"先缩放为 2 倍再绕原点旋转 45° 再平移 (10, 0, 0)" = T(10,0,0) · R_z(45°) · S(2)，应用顺序为 v → S(2) → R_z(45°) → T(10,0,0)。

2.7 变换分类树 (Classes of Transformations)

What：6 类由宽到窄的变换——linear ⊂ affine ⊂ invertible ⊂ angle-preserving ⊂ orthogonal ⊂ rigid-body。每层是上一层的真子集。

Why：识别变换类别可快速判断其性质（"行列式 < 0 ⇒ 不可保角 ⇒ 含反射"），避免逐个矩阵检查。

How：

§5.7 分类树（每层是新约束 + 上层所有约束）：

linear（线性变换）：保直保平行，保原点；3×3 矩阵。
affine（仿射变换）：linear + 平移；3×3 矩阵不够，需 4×4 齐次（第 6 章）。
invertible（可逆变换）：行列式 ≠ 0；存在逆变换。
angle-preserving（保角变换）：保持向量间夹角；行列式 > 0（不允许反射）。
orthogonal（正交变换）：保长保角；矩阵列正交且单位长。
rigid-body（刚体变换）：仅平移 + 旋转；保长保角保手性；矩阵 = 平移 × 旋转。

6 类变换的快速判定

linear：3×3 矩阵可表达。
affine：第 4 行 / 列 [0, 0, 0, 1]（4×4 齐次）。
invertible：det ≠ 0。
angle-preserving：det > 0。
orthogonal：列向量两两正交且单位长（行向量约定下行也满足）；矩阵的逆 = 转置。
rigid-body：orthogonal + det = +1（无反射）。

When：判断变换是否可逆、是否保手性、是否可用于物理引擎（rigid-body 用于刚体仿真）。

Example：S(2, 1, 1) 是 linear（det = 2）；S(2, -1, 1) 是 linear 但非 angle-preserving（det < 0 含反射）；S(2, 1, 1) + 平移 是 affine；T(1, 0, 0) · R_z(45°) 是 rigid-body。

三、关键图表

视觉图表

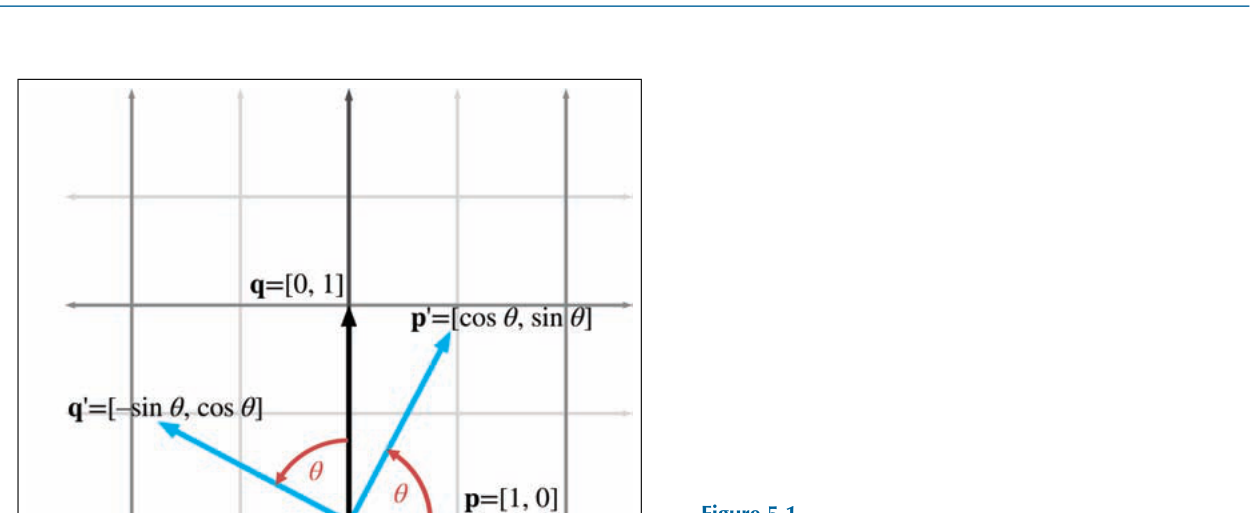

Figure 1. 图 5-1：2D 旋转（绕原点）

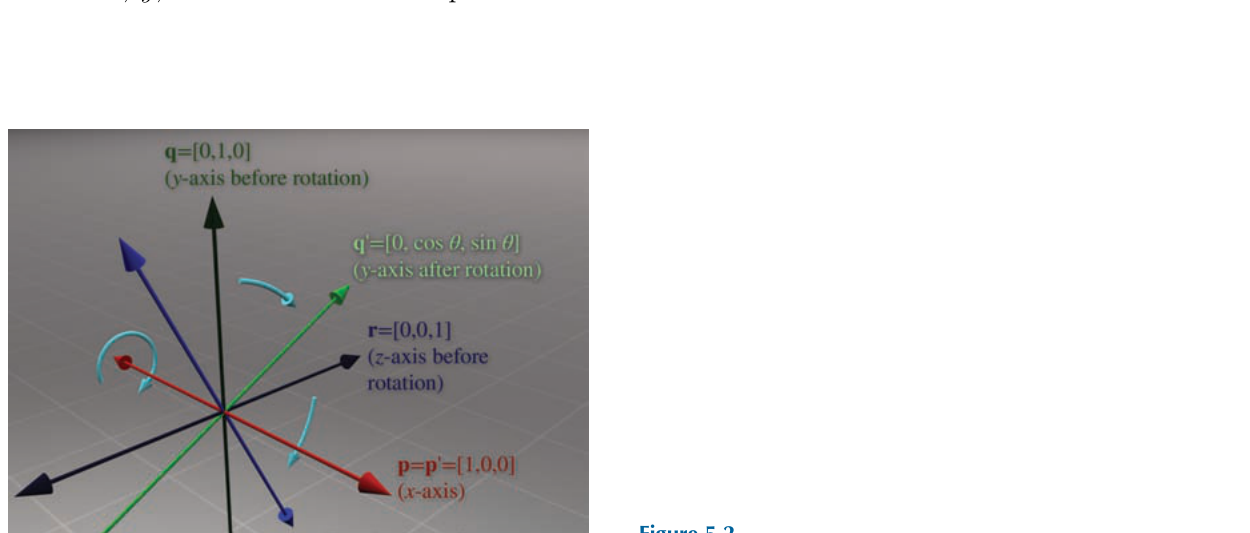

Figure 2. 图 5-2：绕 x 轴 3D 旋转

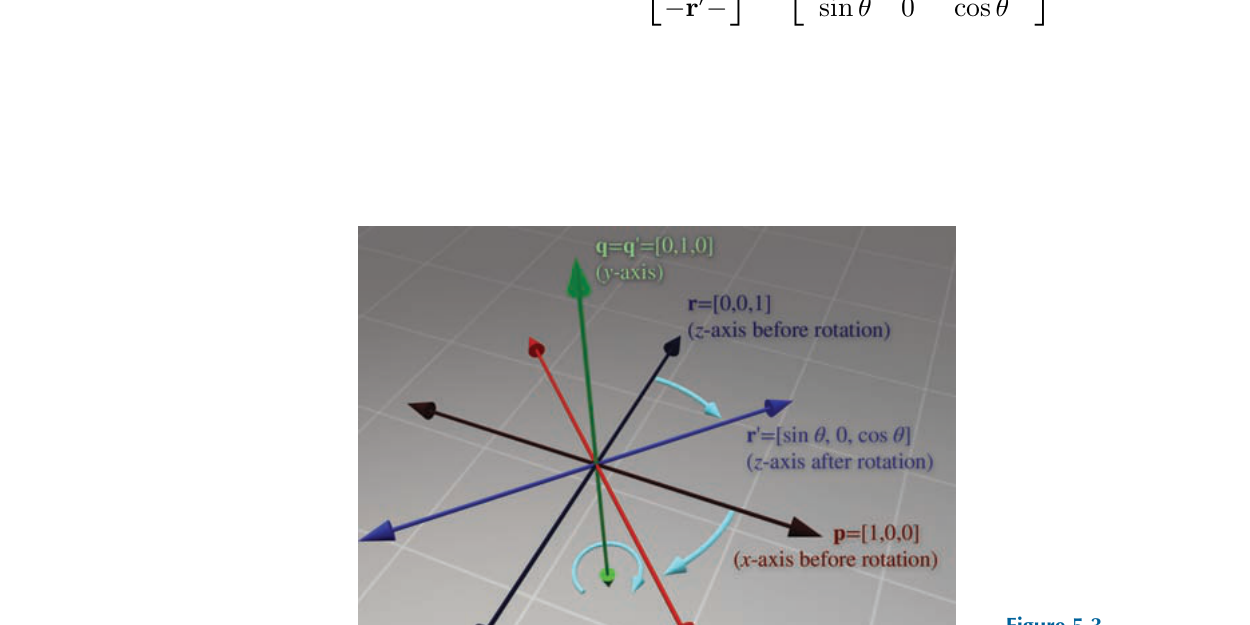

Figure 3. 图 5-3：绕 y 轴 3D 旋转

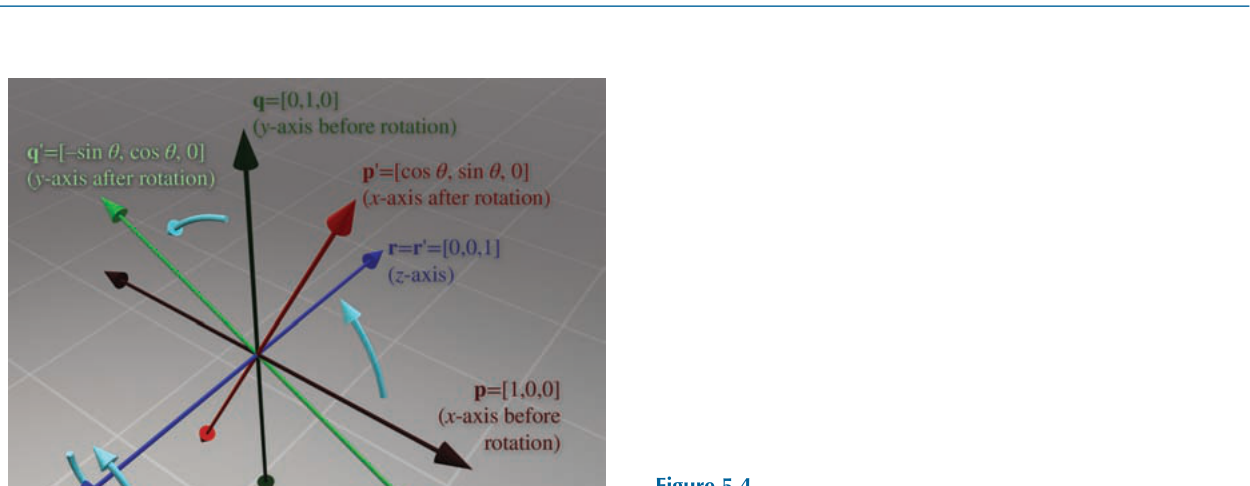

Figure 4. 图 5-4：绕 z 轴 3D 旋转

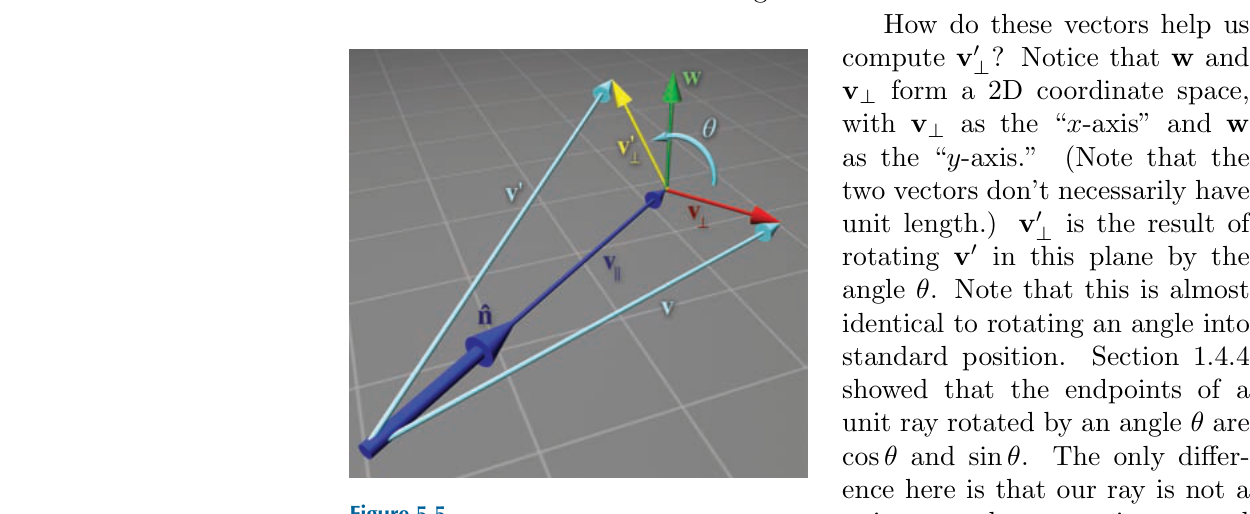

Figure 5. 图 5-5：绕任意轴旋转（向量分解 + 2D 旋转）

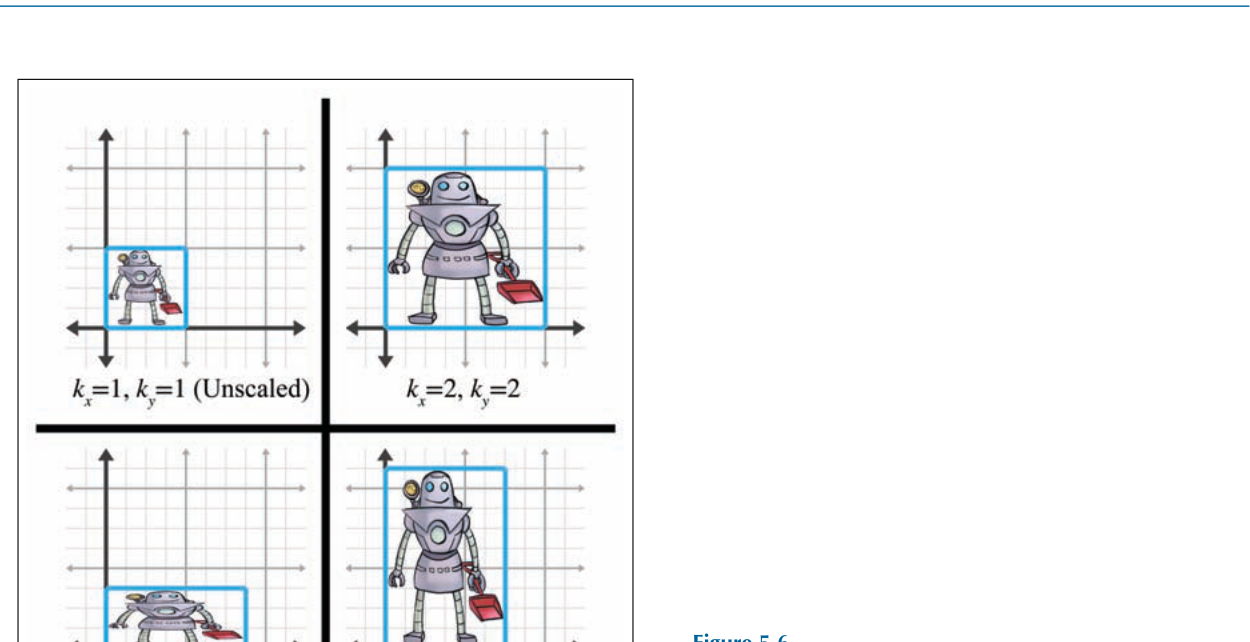

Figure 6. 图 5-6：缩放前后对比

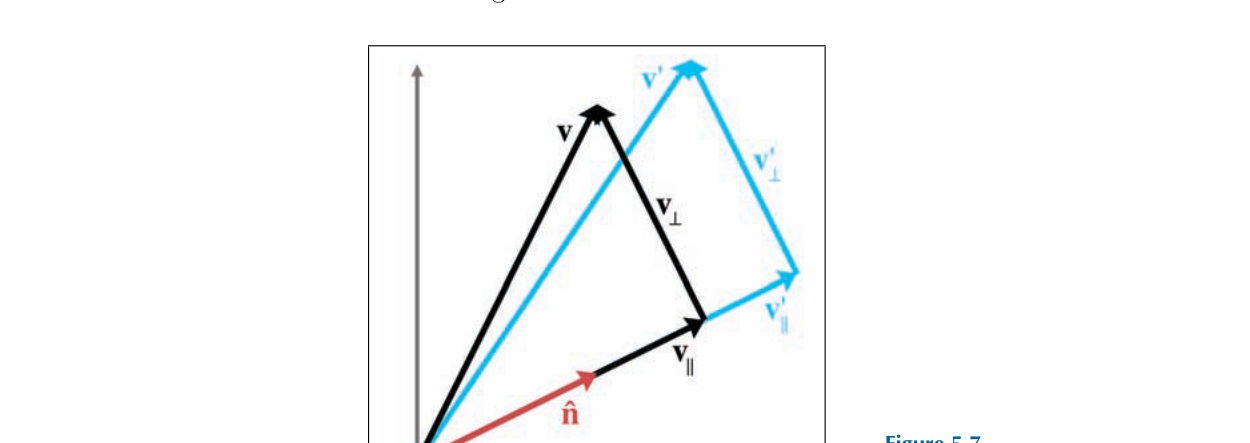

Figure 7. 图 5-7：任意方向缩放

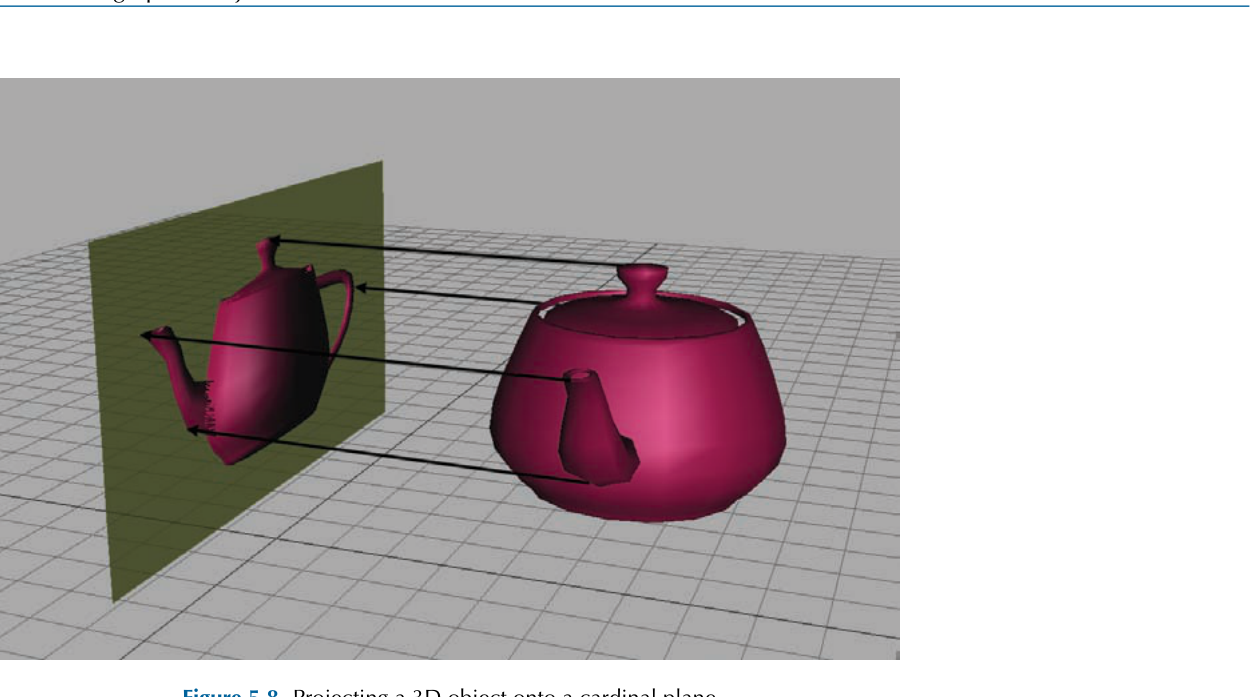

Figure 8. 图 5-8：投影到平面（3D → 2D）

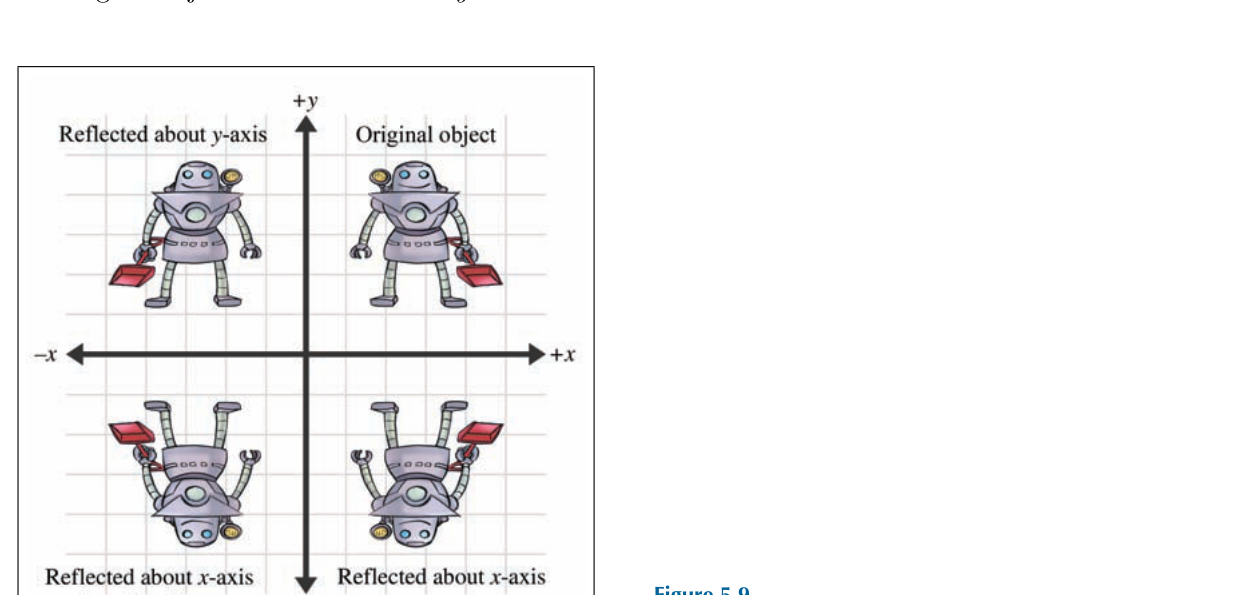

Figure 9. 图 5-9：反射

非可视化条目

非可视化条目（表 / 算法）

编号内容摘要

式 5-1

绕任意轴 n̂ 旋转 θ 的 Rodrigues 旋转公式完整矩阵（含 c = cosθ, s = sinθ）。

表 5.1

6 类变换的对比表（线性 / 仿射 / 可逆 / 保角 / 正交 / 刚体），列出每类的判别条件与不变量。

核心公式对照表

变换

矩阵（行向量约定）

2D 旋转

\(\mathbf{R}(\theta) = \begin{bmatrix} \cos\theta & \sin\theta \\ -\sin\theta & \cos\theta \end{bmatrix}\)

3D 旋转（绕 x）

\(\mathbf{R}_x(\theta) = \begin{bmatrix} 1 & 0 & 0 \\ 0 & \cos\theta & \sin\theta \\ 0 & -\sin\theta & \cos\theta \end{bmatrix}\)

缩放（沿卡迪尔轴）

\(\mathbf{S}(k_x, k_y, k_z) = \begin{bmatrix} k_x & 0 & 0 \\ 0 & k_y & 0 \\ 0 & 0 & k_z \end{bmatrix}\)

投影（到 xy 平面）

\(\mathbf{P}_{xy} = \begin{bmatrix} 1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 0 \end{bmatrix}\)

反射（沿 yz 平面）

\(\mathbf{R}_x = \begin{bmatrix} -1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}\)

剪切（xy 方向）

\(\mathbf{H}_{xy}(s) = \begin{bmatrix} 1 & 0 & 0 \\ s & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}\)

复合（行向量）

\(\mathbf{v}' = \mathbf{v} \cdot \mathbf{S} \cdot \mathbf{R} \cdot \mathbf{T}\)（先 S、再 R、再 T）

四、思维导图

mindmap
  root((第 5 章 矩阵与线性变换))
    旋转
      2D绕原点
      3D卡迪尔轴
      3D任意轴
      Rodrigues公式
    缩放
      沿卡迪尔轴
      任意方向
      负缩放即反射
    正交投影
      3D转2D
      平行线保持
      丢垂直分量
    反射
      沿轴或平面
      行列式-1
      改变手性
    剪切
      矩形变平行四边形
      行列式1
      italic效果
    变换组合
      矩阵乘法
      顺序敏感
      先发生写在右
    变换分类树
      线性
      仿射
      可逆
      保角
      正交
      刚体

五、重点与易错点

手性决定旋转方向：左手系绕轴正方向旋转是顺时针，右手系是逆时针；跨引擎搬运旋转矩阵时第一件事是验证手性。
Rodrigues 公式的轴必须是单位向量：非单位向量需要预先 normalize，否则旋转角度会按比例放大。
缩放矩阵对角元素 = 缩放因子；非对角元素 = 0；负因子 = 反射。
行列式 = 缩放因子的乘积：det = kx · ky · kz；负值说明含反射。
正交投影 vs 透视投影：正交保持平行线；透视使平行线收敛；CAD 用前者，电影渲染用后者。
反射改变手性：镜中物体不能通过旋转重合；本质是行列式 -1。
剪切保持行列式 = 1：与缩放不同，剪切不改变大小，但破坏角度。
变换组合顺序敏感：T · R ≠ R · T；先缩放再平移 ≠ 先平移再缩放；行向量约定下"先发生写在右"。
6 类变换的真子集关系：rigid-body ⊂ orthogonal ⊂ angle-preserving ⊂ invertible ⊂ affine ⊂ linear；rigid-body 是最严苛的（仅平移 + 旋转）。
正交矩阵的关键性质：M^T · M = I，即 M^T = M^{-1}；这是 §6 章正交矩阵逆变换的核心。
跨章衔接：第 6 章把"线性变换 + 平移"封装为 4×4 齐次矩阵；第 8 章把旋转矩阵推广为欧拉角 / 四元数 / 轴角；第 10 章用本节矩阵组合构造视图矩阵 + 投影矩阵。
