第 4 章矩阵导论 (Introduction to Matrices)

核心结论

矩阵的代数定义：r×c 数字网格；向量 = 1×n 行向量或 n×1 列向量；行向量是 1×n 矩阵的特殊情况。
矩阵乘法：r×n 矩阵与 n×c 矩阵相乘得 r×c 矩阵；结果元素 = 左矩阵行与右矩阵列的点积；不满足交换律，AB ≠ BA。
行向量 vs 列向量：决定 v M（行向量前置）vs M v（列向量后置）的运算顺序；本书默认行向量，导致 v' = v M；用列向量的引擎（D3D、Unity）则 v' = M v，矩阵要预转置。
矩阵的几何解释：方阵的 每一行 = 变换后基向量的坐标（行向量约定下）；任何向量变换 = "用新基向量对原坐标做线性组合"。
线性变换：保持直线与平行线、保持原点不动；可缩放但不弯曲；包含旋转 / 缩放 / 正交投影 / 反射 / 剪切；不含平移（平移需 4×4 齐次矩阵，第 6 章）。
构造矩阵的工具：给出目标变换 → 看基向量映射到哪 → 把映射后的基向量写进矩阵行；这把"理解矩阵"与"构造矩阵"统一为同一工具。
矩阵的更大图景：3D 图形只是线性代数的一角；解线性方程组、最小二乘拟合、约束物理等都用同一套矩阵工具。

本章主旨

本章把"基向量线性组合"代数化为矩阵乘法。理解两件事：(1) 矩阵的每一行（行向量约定）就是变换后的基向量——看懂矩阵就是看懂基向量去哪了；(2) 给定目标变换（如旋转、缩放、剪切）可逆向构造矩阵——把基向量的目标位置写进行。这两件事把"理解矩阵"和"构造矩阵"统一成同一把尺子。第 5 章用此工具导出旋转 / 缩放 / 投影 / 反射 / 剪切的具体矩阵，第 6 章用 4×4 齐次矩阵加入平移。

一、核心概念

本章围绕 6 个核心概念展开：从矩阵的代数基础（维度 / 转置 / 乘法）出发，澄清行 vs 列向量的约定，建立"矩阵行 = 变换后基向量"的几何解释，明确线性变换的边界（不含平移），最后给出构造矩阵的统一工具与线性代数的更广背景。

概念定义 + 重要性实现提示

概念	定义 + 重要性	实现提示
矩阵的代数基础	r×c 数字网格；下标记号 `m[i][j]`（1-indexed 数学惯例 vs 0-indexed 编程惯例）。`Iₙ` 是乘法单位元。	§4.1.1-§4.1.2；C++ 矩阵类常用命名成员（如 `m11, m12, m21, m22`）代替裸数组，避免索引错位。
矩阵乘法	r×n · n×c ⇒ r×c；元素 `c[i][j] = Σₖ a[i][k] b[k][j]` = 左矩阵行与右矩阵列的点积；不交换。	§4.1.6-§4.1.7；理解点积是矩阵乘法的代数核心。代码侧固定使用库内 `Mat::operator*`。
行向量 vs 列向量	行向量：1×n 矩阵，`v M`；列向量：n×1 矩阵，`M v`；两者数学等价，但代码侧默认约定不同。本书默认行向量，D3D / Unity 默认列向量。	§4.1.7-§4.1.8；跨引擎时矩阵要预转置（`M_bookᵀ`）。C++ 类建议用类型标签（`RowVec` / `ColVec`）区分。
矩阵的几何解释	方阵的每一行（行向量约定）= 变换后基向量的坐标；变换 `v' = v M` 即"用新基向量对 v 的坐标做线性组合"。	§4.2；2D 矩阵的"L 形"、3D 矩阵的"三脚架"是快速可视化工具。理解这一等式就能"看"任何矩阵。
线性变换的边界	方阵代表线性变换：保持直线、保持平行线、保持原点不动；可缩放但不弯曲；包含旋转 / 缩放 / 正交投影 / 反射 / 剪切；不含平移。	§4.2 引言；平移必须借助 4×4 齐次矩阵（第 6 章）。理解边界有助于判断"该用 4×4 还是 3×3 矩阵"。
构造矩阵 = 给基向量定目标	给定目标变换（旋转 / 缩放 / 剪切），看基向量映射到哪 → 把映射后坐标写进矩阵行；这把"读矩阵"和"写矩阵"统一为同一工具。	§4.2 末段；第 5 章反复使用此方法构造旋转 / 缩放 / 投影 / 反射 / 剪切矩阵。

矩阵的代数基础

r×c 数字网格；下标记号 m[i][j]（1-indexed 数学惯例 vs 0-indexed 编程惯例）。Iₙ 是乘法单位元。

§4.1.1-§4.1.2；C++ 矩阵类常用命名成员（如 m11, m12, m21, m22）代替裸数组，避免索引错位。

矩阵乘法

r×n · n×c ⇒ r×c；元素 c[i][j] = Σₖ a[i][k] b[k][j] = 左矩阵行与右矩阵列的点积；不交换。

§4.1.6-§4.1.7；理解点积是矩阵乘法的代数核心。代码侧固定使用库内 Mat::operator*。

行向量 vs 列向量

行向量：1×n 矩阵，v M；列向量：n×1 矩阵，M v；两者数学等价，但代码侧默认约定不同。本书默认行向量，D3D / Unity 默认列向量。

§4.1.7-§4.1.8；跨引擎时矩阵要预转置（M_bookᵀ）。C++ 类建议用类型标签（RowVec / ColVec）区分。

矩阵的几何解释

方阵的 每一行（行向量约定）= 变换后基向量的坐标；变换 v' = v M 即"用新基向量对 v 的坐标做线性组合"。

§4.2；2D 矩阵的"L 形"、3D 矩阵的"三脚架"是快速可视化工具。理解这一等式就能"看"任何矩阵。

线性变换的边界

方阵代表线性变换：保持直线、保持平行线、保持原点不动；可缩放但不弯曲；包含旋转 / 缩放 / 正交投影 / 反射 / 剪切；不含平移。

§4.2 引言；平移必须借助 4×4 齐次矩阵（第 6 章）。理解边界有助于判断"该用 4×4 还是 3×3 矩阵"。

构造矩阵 = 给基向量定目标

给定目标变换（旋转 / 缩放 / 剪切），看基向量映射到哪 → 把映射后坐标写进矩阵行；这把"读矩阵"和"写矩阵"统一为同一工具。

§4.2 末段；第 5 章反复使用此方法构造旋转 / 缩放 / 投影 / 反射 / 剪切矩阵。

二、详细笔记

2.1 矩阵的代数基础 (Mathematical Definition)

What：矩阵 = r×c 数字网格；标量是单个数，向量是 1D 数组，矩阵是 2D 数组（行 × 列）。

Why：矩阵的代数规则（维度 / 转置 / 乘法）必须在几何理解之前建立；不熟悉代数规则会被 §4.2 几何解释卡住。

How：

矩阵基本术语：

维度：r 行 × c 列 = r×c 矩阵；3D 图形常用 2×2、3×3、4×4。
下标记号：m[i][j]（1-indexed 数学；与 C++ 0-indexed 不同）；读作 "m i j"。
方阵：行数 = 列数；n×n 方阵；本书重点。
对角元素：m[i][i]；其余 非对角。
对角矩阵：所有非对角元素为 0。
单位矩阵 Iₙ：对角元素全 1、其余全 0 的 n×n 矩阵；矩阵乘法单位元（M I = I M = M）。

索引错位的常见陷阱

数学从 1 开始、C++ 从 0 开始。把矩阵存为 float m[3][3] 时，m[i][j] 在 0-indexed 下访问 m[i][j]，但在 1-indexed 数学下访问的是 m[i+1][j+1]。建议矩阵类用命名成员（m11, m12, m21, m22）而不是裸数组，从源头消除歧义。

When：所有线性代数场景；3D 图形主要是 3×3（旋转 / 缩放 / 剪切）和 4×4（含平移）。

Example：\(\mathbf{M} = \begin{bmatrix} 1 & 2 \\ 3 & 4 \\ 5 & 6 \end{bmatrix}\) 是 3×2 矩阵；m21 = 3（第二行第一列 = 3）。

2.2 矩阵乘法 (Matrix Multiplication)

What：r×n 矩阵 A 与 n×c 矩阵 B 相乘得 r×c 矩阵 C；元素 c[i][j] = Σₖ a[i][k] b[k][j] = A 第 i 行与 B 第 j 列的点积。

Why：矩阵乘法是线性变换组合的代数形式（先变换 1 再变换 2 = 总变换矩阵 M = M₂M₁）；不理解乘法规则就读不懂"为什么父变换在右"。

How：

定义（式 4-3 的 n 维一般化）：

\[c_{ij} = \sum_{k=1}^{n} a_{ik} b_{kj} = (\text{A 第 i 行}) \cdot (\text{B 第 j 列})\]

维度匹配规则：A 列数 = B 行数；不匹配则乘法 未定义。

关键性质：

结合律：A(BC) = (AB)C（前提是维度匹配）。
不交换：AB ≠ BA，甚至 BA 可能未定义。
单位元：AI = IA = A。
结合律与数乘：k(AB) = (kA)B = A(kB)。

维度匹配的实用记法

"内部维度相等"是矩阵乘法可执行的必要条件。A 是 m×n、B 是 n×p，则 AB 是 m×p；外部维度决定结果大小，内部维度"相消"。这与函数复合 f: A→B, g: B→C 中 g∘f 类型匹配是同构。

When：变换组合（先 A 再 B 等于 B A，注意顺序）；解线性方程组（Ax = b，左乘 A⁻¹）；点积写成 a · b = aᵀ b（行 × 列）。

Example：A = [[1,2],[3,4]]、B = [[2,0],[1,2]]，则 AB = [[1·2+2·1, 1·0+2·2], [3·2+4·1, 3·0+4·2]] = [[4, 4], [10, 8]]。

2.3 行向量 vs 列向量 (Row vs Column Vectors)

What：向量有两种矩阵形式——1×n 行向量（横向）或 n×1 列向量（纵向）；数学上等价，代码侧默认约定决定运算顺序。

Why：把行向量约定下的矩阵搬到列向量引擎（D3D、Unity），结果是 镜像 / 反向 的变换——这是跨引擎复用代码最常见的错误。

How：

约定差异：

行向量约定（本书、OpenGL 早期）：v' = v M；向量在左、矩阵在右；矩阵的行是变换后基向量。
列向量约定（D3D、Unity、OpenGL 现代、GLSL）：v' = M v；向量在右、矩阵在左；矩阵的列是变换后基向量。
互转：列向量约定的矩阵 = 行向量约定的转置；反之亦然。

为什么选择行向量？本书作者的理由——向量写在公式左侧与自然语言（"变换向量 v"）的语序一致；学生更易记"先发生的事写在右边"。

跨引擎转置速记

把 OpenGL 行向量矩阵 M_row 喂给 D3D 列向量代码，必须 M_col = M_rowᵀ（包括 4×4 齐次矩阵的平移行 / 列）。否则会出现"模型位置正确但朝向镜像"或"整体绕原点对称翻转"等诡异 bug。

When：写跨引擎代码时第一件事是确认约定；选引擎的数学库时也优先看其约定（DirectXMath = 列向量，GLM 默认列向量但提供 row-major 标志）。

Example：旋转矩阵 R_row = （行向量约定把 +x 转到 +y）；列向量约定的同一旋转 R_col = R_rowᵀ = 。

2.4 矩阵的几何解释 (Geometric Interpretation)

What：方阵的 每一行（行向量约定）= 变换后基向量的坐标；变换 v' = v M 即"用新基向量对 v 的坐标做线性组合"。

Why：这是 3D 图形的关键洞察——任何矩阵都可视化为"基向量去哪了"；理解这一条规则，看矩阵就像看动画。

How：

把基向量 i = [1,0,0]、j = [0,1,0]、k = [0,0,1] 右乘矩阵 M：

\[\mathbf{i} \mathbf{M} = [m_{11}, m_{12}, m_{13}] \quad \mathbf{j} \mathbf{M} = [m_{21}, m_{22}, m_{23}] \quad \mathbf{k} \mathbf{M} = [m_{31}, m_{32}, m_{33}]\]

因此"矩阵 M 的第 i 行"就是基向量变换后的位置。

可视化：

2D：行向量画出来形成 L 形（两个基向量）；平行四边形补全得"skew box"（倾斜盒子）。
3D：行向量画出来形成 三脚架（三个基向量）；可加参考物体（茶壶、立方体）增强直观。

为什么"行"是基向量（行向量约定下）

因为 \(\mathbf{v}' = \mathbf{v} \mathbf{M} = (v_x \mathbf{i} + v_y \mathbf{j} + v_z \mathbf{k}) \mathbf{M} = v_x (\mathbf{i}\mathbf{M}) + v_y (\mathbf{j}\mathbf{M}) + v_z (\mathbf{k}\mathbf{M})\)，即变换后的 v' 是 变换后基向量的线性组合。列向量约定下推导对称，但"列是基向量"。

When：调试时把矩阵按行画出来即可知道"基向量去哪了"；设计变换时逆向思考"我要让基向量去哪"再写矩阵。

Example：M = [[2, 1], [-1, 2]]（2D）。第 1 行 [2, 1] = +x 基向量映射到 (2, 1)；第 2 行 [-1, 2] = +y 基向量映射到 (-1, 2)。整体看：绕原点逆时针约 26.5° + 缩放。

2.5 线性变换的边界 (Linear Transformation Boundaries)

What：方阵代表 线性变换——保持直线、保持平行线、保持原点不动；可缩放但不弯曲。

Why：理解边界决定何时用 3×3、何时升级到 4×4；含平移的变换必须用 4×4 齐次矩阵。

How：

线性变换的核心性质（§4.2 + §5.7.1）：

保直：直线变换后仍是直线。
保平行：平行线变换后仍平行（相交线可能相交于新点）。
保原点：原点永远不动。
可缩放但不弯曲：长度、角度、面积、体积可能改变；曲线不会变成曲线外的形状。
包含的变换类型：旋转、缩放、正交投影、反射、剪切。

线性变换 = 矩阵乘法

\(\mathbf{f}(\mathbf{v} + \mathbf{w}) = \mathbf{f}(\mathbf{v}) + \mathbf{f}(\mathbf{w})\) 且 \(\mathbf{f}(k\mathbf{v}) = k\mathbf{f}(\mathbf{v})\)——这恰好是矩阵乘法的代数性质。因此所有线性变换都能用矩阵表达，所有矩阵都对应线性变换。

When：3×3 矩阵足够时的场景（仅旋转 / 缩放 / 剪切 / 投影 / 反射，不含平移）；含平移 → 4×4 齐次矩阵（第 6 章）。

Example：绕 z 轴旋转 θ 是线性变换——用 3×3 旋转矩阵即可。绕任意点旋转 = 先平移到原点（线性） + 旋转（线性） + 平移回去（非线性，但用 4×4 整体仍是仿射变换）——必须升级到 4×4。

2.6 构造矩阵 = 给基向量定目标 (Constructing Matrices from Transformations)

What：给定目标变换（旋转 / 缩放 / 剪切），看基向量映射到哪 → 把映射后的基向量写进矩阵行；这把"读矩阵"和"写矩阵"统一为同一工具。

Why：5 章所有具体变换矩阵的推导都用此方法；理解后能推导"为什么旋转矩阵长这样"，而不只是死记公式。

How：

构造步骤：

明确基向量的目标：在目标变换下，+x 基向量去哪？+y 基向量去哪？+z 基向量去哪？
写进矩阵行：第 i 行 = +i 基向量变换后的坐标。
（可选）验证：把 i, j, k 右乘矩阵，看是否回到目标位置。

同一工具的正向与逆向

正向（读矩阵）：M → 看每行 → 知基向量去哪了 → 知变换形状（L / 三脚架 / skew box）。
逆向（写矩阵）：变换目标 → 算基向量去哪 → 写进每行 → 得 M。

正逆两向是同一把尺子的两端。第 5 章反复使用此方法。

When：第 5 章构造旋转 / 缩放 / 投影 / 反射 / 剪切矩阵；自定义变换（如错切、倾斜投影）；shader 中的内置矩阵（如投影矩阵）验证。

Example：绕 z 轴逆时针旋转 90°。+x → +y（矩阵第 1 行 = [0, 1, 0]）；+y → -x（矩阵第 2 行 = [-1, 0, 0]）；+z 不动（矩阵第 3 行 = [0, 0, 1]）。得 R_z(90°) = [[0, -1, 0], [1, 0, 0], [0, 0, 1]]ᵀ…… 等等，行向量约定下实际写为 R_z(90°) = [[0, 1, 0], [-1, 0, 0], [0, 0, 1]]。

三、关键图表

视觉图表

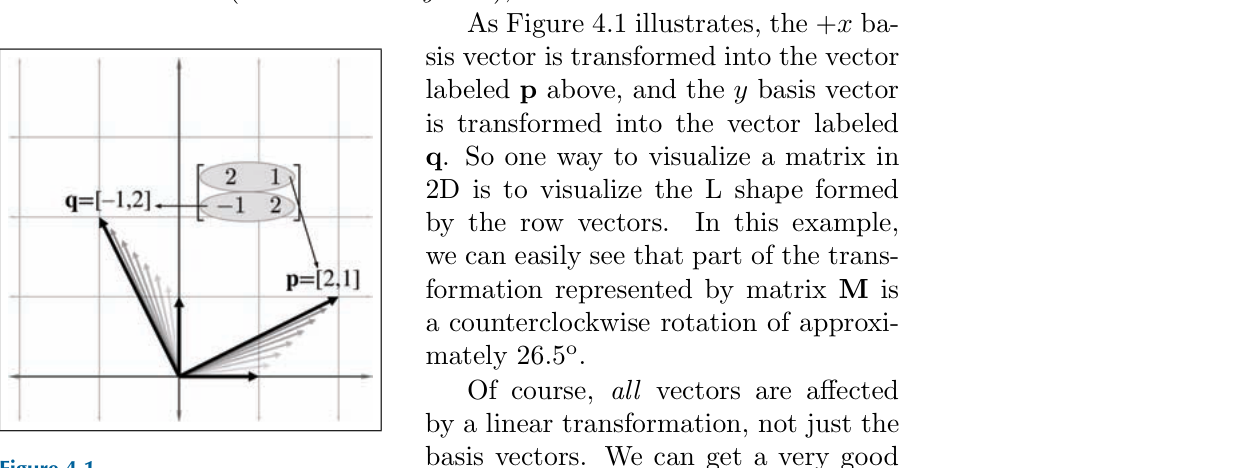

Figure 1. 图 4-1：2D 变换矩阵的行向量（L 形）

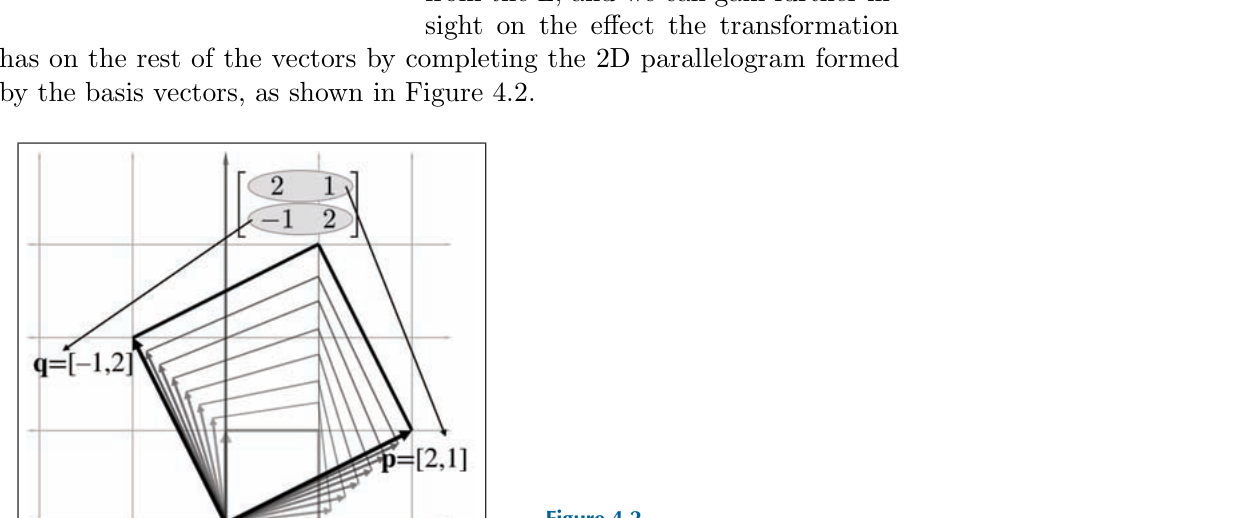

Figure 2. 图 4-2：2D 平行四边形（skew box）

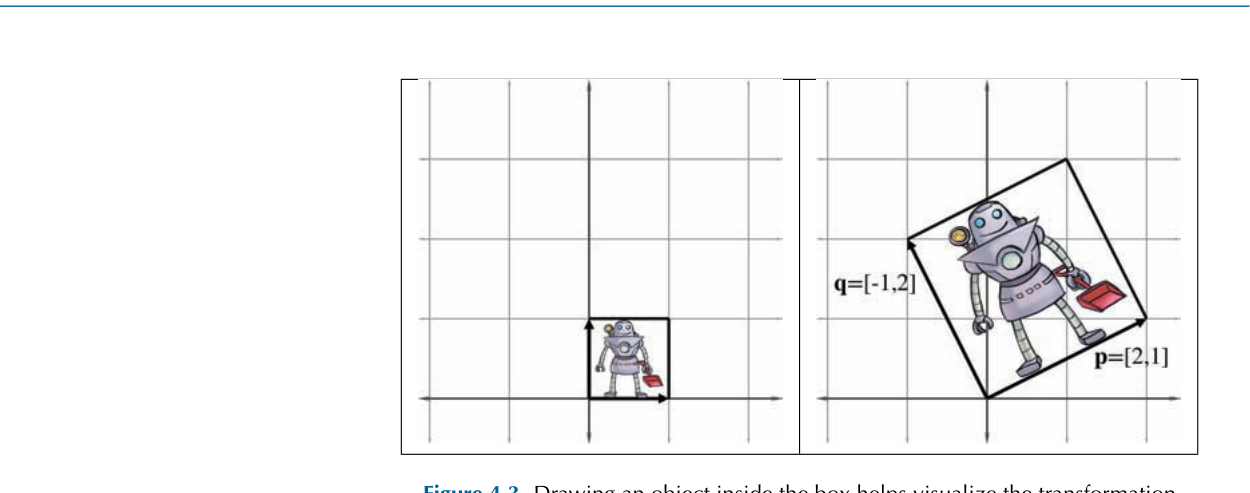

Figure 3. 图 4-3：把物体画进盒子以可视化变换

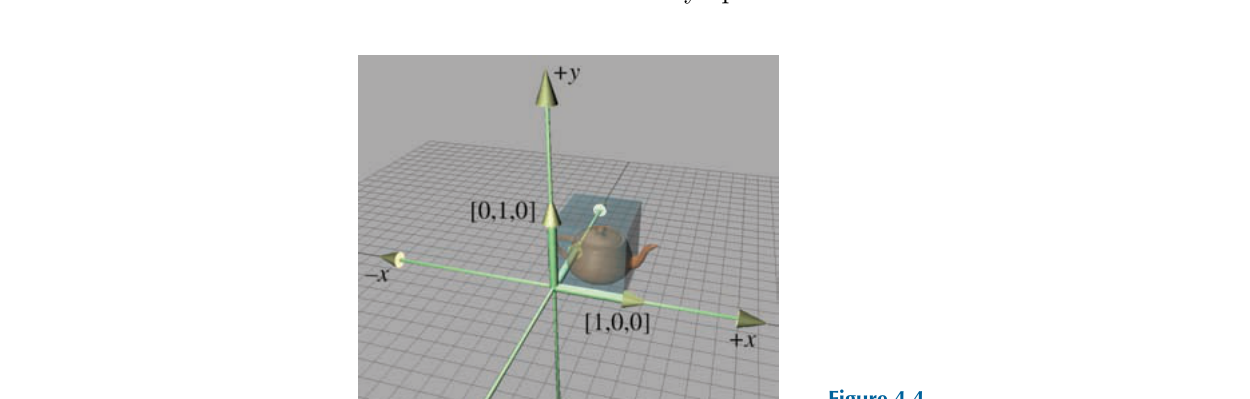

Figure 4. 图 4-4：变换前的茶壶、单位立方体、基向量

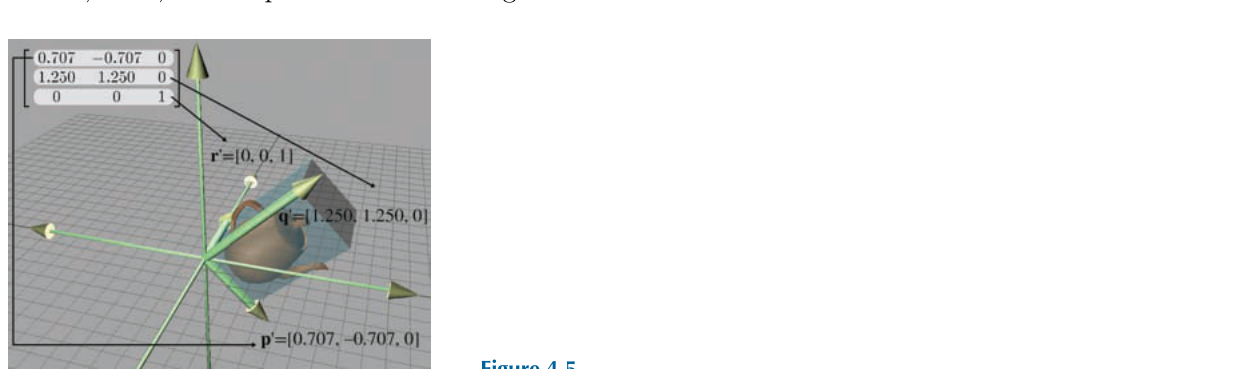

Figure 5. 图 4-5：变换后（绕 z 旋转 45° + 缩放）

非可视化条目

非可视化条目（表 / 算法）

编号内容摘要

式 4-1, 4-2

矩阵转置的两个示例：4×3 → 3×4、3×3 转置自身不变。

式 4-3

2×2 矩阵乘法完整展开式。

式 4-4 至 4-7

3×3 与 4×4 矩阵乘法展开；行向量约定 v M 与列向量约定 M v 的对比。

式 4-8

行向量约定下"v M = vx (iM) + vy (jM) + vz (kM)"——行向量右乘矩阵 = 变换后基向量的线性组合。

核心公式对照表

式号

公式

矩阵乘法定义

\(c_{ij} = \sum_{k=1}^{n} a_{ik} b_{kj}\)

行向量约定

\(\mathbf{v}' = \mathbf{v} \mathbf{M}\)

列向量约定

\(\mathbf{v}' = \mathbf{M} \mathbf{v}\)

互转关系

\(\mathbf{M}_{\text{col}} = \mathbf{M}_{\text{row}}^T\)

基向量变换

\(\mathbf{i}\mathbf{M} = [m_{11}, m_{12}, m_{13}\)]

\(\mathbf{j}\mathbf{M} = [m_{21}, m_{22}, m_{23}\)]

\(\mathbf{k}\mathbf{M} = [m_{31}, m_{32}, m_{33}\)]

线性组合解释

\(\mathbf{v}' = v_x (\mathbf{i}\mathbf{M}) + v_y (\mathbf{j}\mathbf{M}) + v_z (\mathbf{k}\mathbf{M})\)

四、思维导图

mindmap
  root((第 4 章 矩阵导论))
    代数基础
      维度与下标
      方阵与单位阵
      转置数乘
    矩阵乘法
      维度匹配
      行与列点积
      不交换
    向量约定
      行向量本书
      列向量D3D
      互转转置
    几何解释
      行是变换后基向量
      2D的L形
      3D的三脚架
    线性变换
      保直保平行
      保原点
      不含平移
    构造矩阵
      基向量定目标
      写进行
      正逆统一

五、重点与易错点

索引从 1 开始：数学用 m[i][j]（1-indexed），C++ 用 m[i-1][j-1]（0-indexed）；建议矩阵类用命名成员（如 m11, m12）消除歧义。
矩阵乘法不交换：AB ≠ BA，先 A 再 B 与先 B 再 A 一般得到不同结果（甚至未定义）；变换组合顺序永远是"先发生的写在右边"（行向量约定）。
维度匹配是矩阵乘法的硬约束：A r×n · B n×c ⇒ r×c；不匹配即 undefined；与函数复合 f: A→B, g: B→C 类型同构。
行向量 vs 列向量的跨引擎差异：本书用 v' = v M；D3D / Unity / GLSL 用 v' = M v；矩阵互为转置；混用会导致模型镜像 / 翻转等诡异 bug。
矩阵的"行"是变换后基向量（行向量约定）：把 +x 映射到哪写第一行，+y 映射到哪写第二行；2D 看 L 形、3D 看三脚架。
构造矩阵的正向与逆向统一：给定变换 → 看基向量目标 → 写进行；第 5 章所有具体矩阵都由此方法推导。
3×3 不含平移：含平移的变换（如"绕任意点旋转"）必须升级到 4×4 齐次矩阵（第 6 章）；混用会导致原点漂移。
零向量右乘任何矩阵 = 零向量：linear transformation 保原点；这条性质可以用来快速检查矩阵是否合法。
矩阵单位元 I 与数的 1 同构：M I = I M = M；把 I 误写为全 1 会把变换搞成"全部坐标 +=1"式平移。
跨章衔接：第 5 章用本章"行 = 基向量"工具构造旋转 / 缩放 / 投影 / 反射 / 剪切矩阵；第 6 章升级到 4×4 齐次矩阵加入平移；第 8 章把旋转矩阵推广到欧拉角 / 四元数；第 10 章把"变换链"具体为模型 → 世界 → 相机 → 投影链。
