第 3 章多重坐标空间 (Multiple Coordinate Spaces)

核心结论

多重坐标空间是工程必需：某些位置 / 方向只在特定参考系中已知；"绝对"坐标其实是"在我们关心的最大空间中"的坐标，并不存在真正的全局绝对。
常见坐标空间：world / object (model / body) / camera / upright (inertial) 四种是图形学固定词汇；"upright space"是本书引入的中间层，原点同 object space 但轴向同 world space。
变换的两种视角：移动坐标空间（换参考系看同一个点）vs 移动点（保持空间看点的位移）——数学等价，思维方向相反；理解两者才能在代码与公式间无缝切换。
基向量（basis vectors）：一组线性无关向量，其线性组合 span 整个空间；任何向量 \(\mathbf{v} = x\mathbf{p} + y\mathbf{q} + z\mathbf{r}\) 可唯一表示；基向量必须 线性无关，否则不是合法基。
嵌套坐标空间：层级结构下，object 到 world 的变换可拆为"object → upright（旋转）"和"upright → world（平移）"两步；这是骨骼动画 / 场景图的数学基础。
命名即征服（name and conquer）：给中间状态（upright space）命名，可让代码自解释、避免每处都写完整的旋转 + 平移；3D 引擎的 scene graph 节点就是该思想的具体化。

本章主旨

本章把第 1 章的"单坐标系"扩展为"多坐标系并存"。核心论点：在不同情境下使用不同坐标空间更自然；空间之间通过 坐标空间变换 互通；变换的两种视角（动空间 vs 动点）数学等价，代码侧固定采用"动点"视角；引入 upright space 作为旋转 / 平移分解的中间层。所有 3D 引擎的 scene graph、相机栈、模型 → 世界 → 投影链都遵循本章框架。

一、核心概念

本章围绕 6 个核心概念展开：从"为什么需要多坐标系"出发，列出常见类型，澄清变换的两种视角，引入基向量作为坐标系的代数描述，最后给出嵌套结构与代码可读性两个实践要点。

概念定义 + 重要性实现提示

概念	定义 + 重要性	实现提示
多坐标空间的必要性	不同坐标系有不同的"局部信息优势"——"向东 100 米"在国家地图上有效，在你的房间内却没用。"绝对"实质上指"在最大参考系中"。	§3.1 论证；§3.5 进一步说明"诚实表达"重要性。把所有点都强行转 world 坐标会损失局部语义。
常用坐标空间	world / object（model / body）/ camera / upright（inertial）四类是图形学固定词汇。upright 是本书引入的中间层，原点同 object 但轴向同 world。	§3.2 给出定义。代码里用类型或命名空间区分（如 `world::Vec3` vs `body::Vec3`），编译期防止混用。
变换的双重视角	视角 A："换参考系"看同一个点（空间在动，点未动）；视角 B："动点"换位置（空间静止，点在动）。两者数学等价，思维方向相反。	§3.3.1 详细论证；§3.3.2 给出"用另一空间的基向量表达当前空间"的精确语义。代码侧固定采用视角 B。
基向量	一组线性无关向量，其线性组合 span 出整个空间；任何向量可唯一表示为基向量的线性组合 `v = x p + y q + z r`。线性相关时坐标不唯一。	§3.3.3 给出核心公式（式 3-2）；§3.3.4 解释 span / rank / 线性相关。第 4 章矩阵的列就是基向量。
嵌套坐标空间	层级结构（骨骼 → 角色 → 世界）；object → upright 用旋转，upright → world 用平移，组合即可表达刚体变换。	§3.4；动画系统中骨骼链就是嵌套空间的具体实例。scene graph 节点保存"父空间变换矩阵 + 子物体列表"。
命名即征服与 upright 哲学	Don Knuth 的"name and conquer"——给频繁使用的中间概念命名以减少噪声；upright space 就是这种命名哲学的产物。	§3.2.4 与 §3.5 阐述；实践上把每个变换中间结果存为命名变量，代码可读性显著提升。

多坐标空间的必要性

不同坐标系有不同的"局部信息优势"——"向东 100 米"在国家地图上有效，在你的房间内却没用。"绝对"实质上指"在最大参考系中"。

§3.1 论证；§3.5 进一步说明"诚实表达"重要性。把所有点都强行转 world 坐标会损失局部语义。

常用坐标空间

world / object（model / body）/ camera / upright（inertial）四类是图形学固定词汇。upright 是本书引入的中间层，原点同 object 但轴向同 world。

§3.2 给出定义。代码里用类型或命名空间区分（如 world::Vec3 vs body::Vec3），编译期防止混用。

变换的双重视角

视角 A："换参考系"看同一个点（空间在动，点未动）；视角 B："动点"换位置（空间静止，点在动）。两者数学等价，思维方向相反。

§3.3.1 详细论证；§3.3.2 给出"用另一空间的基向量表达当前空间"的精确语义。代码侧固定采用视角 B。

基向量

一组线性无关向量，其线性组合 span 出整个空间；任何向量可唯一表示为基向量的线性组合 v = x p + y q + z r。线性相关时坐标不唯一。

§3.3.3 给出核心公式（式 3-2）；§3.3.4 解释 span / rank / 线性相关。第 4 章矩阵的列就是基向量。

嵌套坐标空间

层级结构（骨骼 → 角色 → 世界）；object → upright 用旋转，upright → world 用平移，组合即可表达刚体变换。

§3.4；动画系统中骨骼链就是嵌套空间的具体实例。scene graph 节点保存"父空间变换矩阵 + 子物体列表"。

命名即征服与 upright 哲学

Don Knuth 的"name and conquer"——给频繁使用的中间概念命名以减少噪声；upright space 就是这种命名哲学的产物。

§3.2.4 与 §3.5 阐述；实践上把每个变换中间结果存为命名变量，代码可读性显著提升。

二、详细笔记

2.1 多坐标空间的必要性 (Why Multiple Spaces)

What：3D 图形中，不同情境下使用不同的坐标系更自然；不存在真正的"绝对位置"，"绝对"= "在我们关心的最大空间中"。

Why：把所有点都强制转 world 坐标会损失局部语义（如"角色前方"），并且当某些信息只在局部可知时，强行转换是不可能的。

How：

多空间的好处：每个空间保留最自然的描述；信息只在局部空间可知时无需"求全"；多人协作时各管各的局部空间，最后统一到 world。
Cartesia vs Dyslexia 例子（§3.1）：两座城市各有自己的地图；州交通工程师要做跨城公路，必须引入第三张图——这就是第三坐标系出现的合理动机。
"绝对"的真实含义：并非字面意义上的"全球唯一"，而是"在我们关心的最大参考系（通常是 world）中的坐标"。

历史先例

亚里士多德（公元前 384–322）地心说，地球在原点。
阿里斯塔克斯（公元前 310–230）日心说，太阳在原点。
哥白尼（1473–1543）才把日心说确立。多坐标系选择并非新问题——3D 图形只是把"日心 vs 地心"的争论具象化为可计算的对象。

When：大型场景（角色 + 道具 + 地形）必须分层；UI 元素单独在自己空间（屏幕坐标）；骨骼动画必然嵌套。

Example：一个角色跑过场景——世界坐标描述"在地图哪里"，角色坐标描述"在角色前方还是后方"，相机坐标描述"在相机视野哪里"；同一时刻用三个空间并存描述最自然。

2.2 常用坐标空间 (Common Coordinate Spaces)

What：4 类基础坐标空间——world、object（model / body）、camera、upright（inertial）——是图形学固定词汇。

Why：跨引擎 / 跨论文交流时，固定词汇避免歧义；每种空间有默认轴向与原点约定。

How：

四种空间的核心特征：

world space：全局参考系；原点是"我们关心的最大范围"的中心；其他空间都可用 world 表达，但 world 自己不被更大的空间表达（除非引入银河系、太阳系等更大的概念）。
object space（model / body）：每个物体自带；物体移动 / 旋转时，其 object space 跟着移动 / 旋转。模型顶点存的就是 object space 坐标。
camera space：一种特殊的 object space，原点在相机、+x 右、+y 上、+z 前（左手系传统）；OpenGL 习惯右手系（+z 朝向你）。
upright space：本书命名——原点同 object space，轴向同 world space。用来把"旋转"和"平移"在概念上分离。

upright space 的命名之争

本书第一版用 "inertial space"，但与物理学的"惯性参考系"含义不同，故改名 upright。物理中类似概念叫"质心坐标"。这是一个"好的概念等待好名字"的例子（§3.2.4、§3.5）。

When：建模代码（object）、场景图（world）、视图 / 投影（camera）、中间缓存（upright）各司其职。

Example：机器人模型顶点存的是 object space；动画师想"让机器人向东走 10 米"，是 upright → world 的平移；最终渲染时再 object → world → camera → screen。

2.3 变换的双重视角 (Dual Perspectives)

What：坐标空间变换有两种等价思维——"换参考系"（空间在动，点未动）vs "动点"（空间静止，点在动）。

Why：理解两种视角才能在代码与公式间切换；数学推导常用视角 A（基向量替换），代码实现固定视角 B（点矩阵乘）。

How：

视角 A（换参考系）：点未动，描述它的参考系换了。例："机器人向东走 10 米"等价于"在世界空间里，机器人从 (0,0,0) 移到 `(10,0,0)`"——描述不变，空间变换。
视角 B（动点）：空间静止，点在新空间中的坐标变了。例：把机器人的脚从 (0,0,0) 转到 (10,0,0)——空间未动，点在新坐标中位移。

数学上的统一：把"基向量"作为"空间的别名"——视角 A 中替换基向量就是视角 B 中改写点坐标。两者在数学上完全等价。

When：

公式推导（点积 / 叉积 / 矩阵变换）通常在视角 A 下表达"用哪组基向量"。
代码实现（C++ / GPU shader）固定视角 B：给定变换矩阵 M，点变换 p' = M p。
数学直觉遇到困惑时，回到"动点"视角就能落地。

Example：机器人从 origin 出发，先旋转 120° 再平移 [18, 0, 10]。视角 A 说："原点 + 基向量同步变换"；视角 B 说："点坐标先旋转再平移"。两者结果一致。

2.4 基向量与坐标空间描述 (Basis Vectors)

What：一组线性无关向量 p, q, r 称为该空间的基向量；任何向量 \(\mathbf{v}\) 可唯一表示为基向量的线性组合 \(\mathbf{v} = x\mathbf{p} + y\mathbf{q} + z\mathbf{r}\)。

Why：基向量是"用另一空间描述本空间"的代数工具；第 4 章矩阵的列就是基向量的具体化。

How：

式 3-2（线性组合）：

\[\mathbf{v} = x\mathbf{p} + y\mathbf{q} + z\mathbf{r}\]

基向量的关键性质：

线性无关：没有向量能写成其他向量的线性组合；否则坐标不唯一。
span：基向量的所有线性组合构成的空间；n 个基向量最多 span n 维（"full rank"）；少于 n 即 线性相关。
坐标依赖于基：\(\mathbf{p}, \mathbf{q}, \mathbf{r}\) 在 自己空间 中永远是 [1,0,0], [0,1,0], [0,0,1]，但在 另一空间 中是任意值。

基向量的常见误区

"基向量一定是 `[1,0,0], [0,1,0], [0,0,1]`"——错。这只在"用基向量所在空间描述自身"时成立。换到另一空间，基向量可以是任意坐标。这是基向量和坐标"看起来一样"的迷惑性根源。

When：纹理映射的切线 / 副切线 / 法线（tangent / binormal / normal）就是 不一定正交的 基向量特例；§10.9 bump mapping 详细展开。

Example：物体空间的基向量在物体空间中是 [1,0,0] / [0,1,0] / [0,0,1]；在 world 空间中可能是 [0.866, 0, 0.5] / [0, 1, 0] / [-0.5, 0, 0.866]（绕 y 旋转 30° 后）。

2.5 嵌套坐标空间 (Nested Coordinate Spaces)

What：层级结构（物体 → 父物体 → … → 世界）下，每层的变换矩阵把子空间映射到父空间；嵌套展开就是累积变换链。

Why：骨骼动画、关节链、场景图都基于此；理解嵌套才能正确处理"物体跟着父物体移动"的现象。

How：

把 object → world 分解为两步（式 3-1 的一般化）：

object → upright：旋转（轴向对齐）。
upright → world：平移（原点对齐）。

一般化的"object → parent → grandparent → world"链：每层变换是一个矩阵；总变换 = 连乘。

分解的好处

把"旋转 + 平移"分解为两步的好处：旋转在原点的局部空间内做，几何上等价于"先转基向量再放点"，参数（旋转轴 / 角度）更直观；平移用向量加法即可，参数更直观。两者合一（"旋转 + 平移混合矩阵"）虽然紧凑但容易出错。

When：骨骼动画（每根骨头有自己的 object space，相邻骨头靠 joint 连接）；UI 树（屏幕空间嵌套）；粒子系统（粒子在父物体空间定义，跟随父物体运动）。

Example：机器人举手臂——上臂的 object space 在肩膀位置；前臂的 object space 在肘部位置（相对于上臂）；手掌的 object space 在腕部位置（相对于前臂）。整条链最终展开到 world。

2.6 命名即征服与 upright 哲学 (Name and Conquer)

What：Don Knuth 的"name and conquer"——给频繁使用的中间概念命名以减少代码噪声；本书的 upright space 就是这种命名的具体化。

Why：每处都写完整旋转 + 平移会让代码 / 文档臃肿；命名中间状态既可读又可测。

How：

命名中间结果：把"旋转量"命名为 orientation、"位置"命名为 position、"半步结果"命名为 upright_pos，比"旋转矩阵 R"和"平移向量 T"分写再相乘更易理解。
upright space 的命名理由：它是"既知道物体原点在哪、又知道世界轴向"的中间空间——很多中间计算自然落在它上面。
代码可读性：把 M = T * R; p_world = M * p_obj; 改成 M = compose(rotation, translation); auto p_upright = rotate(p_obj, rotation); auto p_world = translate(p_upright, position); 显著更易调试。

When：所有"多步组合"的场景——动画合成、相机栈、复合碰撞检测。

Example：骨骼动画导出格式（FBX / glTF）通常存的是"局部旋转 + 父索引"，运行时引擎自动展开嵌套——这正是 upright 哲学的工程实例。

三、关键图表

视觉图表

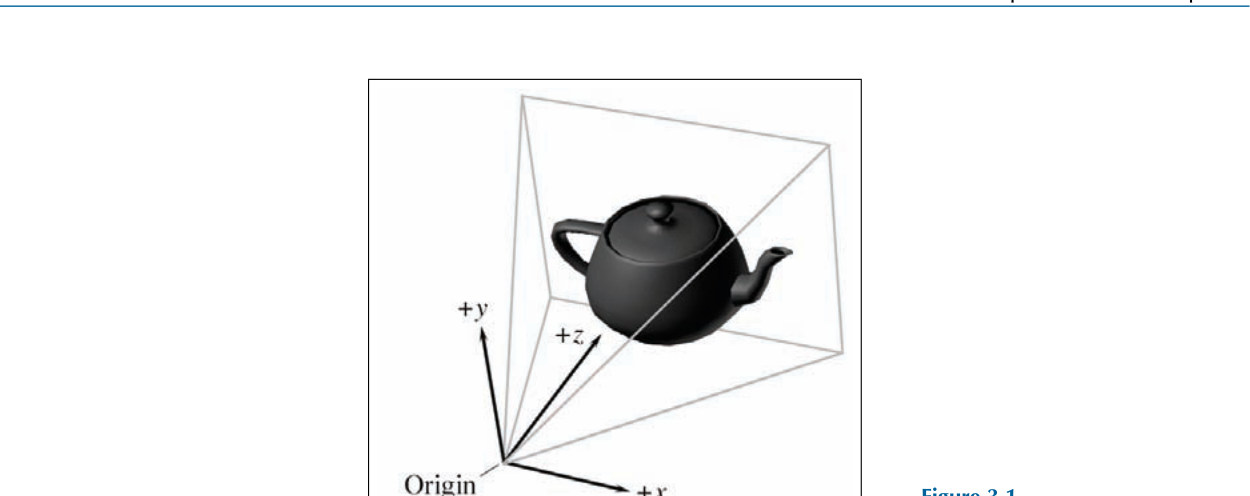

Figure 1. 图 3-1：相机空间（左手系约定）

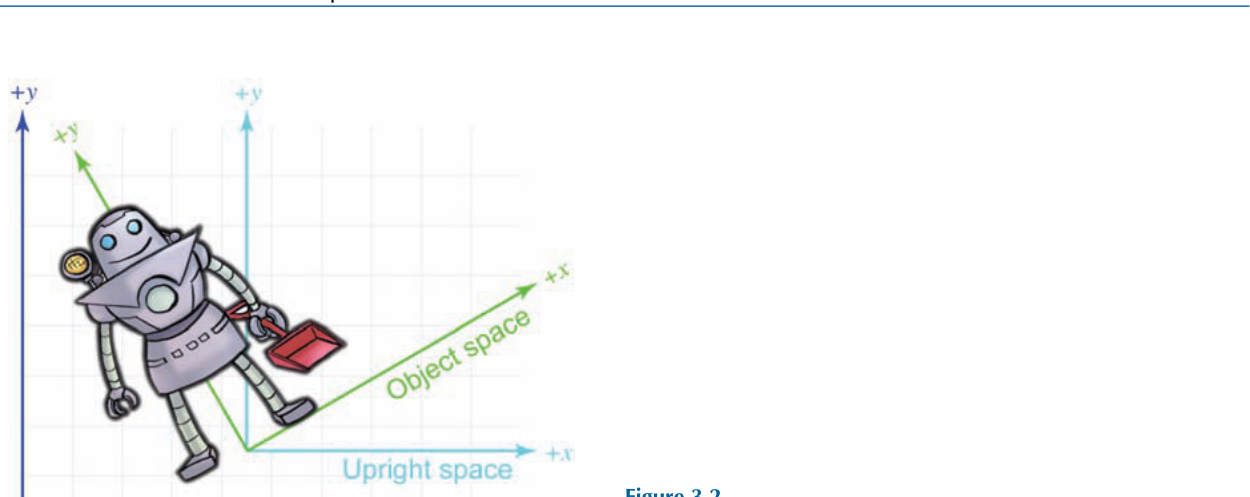

Figure 2. 图 3-2：object / upright / world 三空间示意

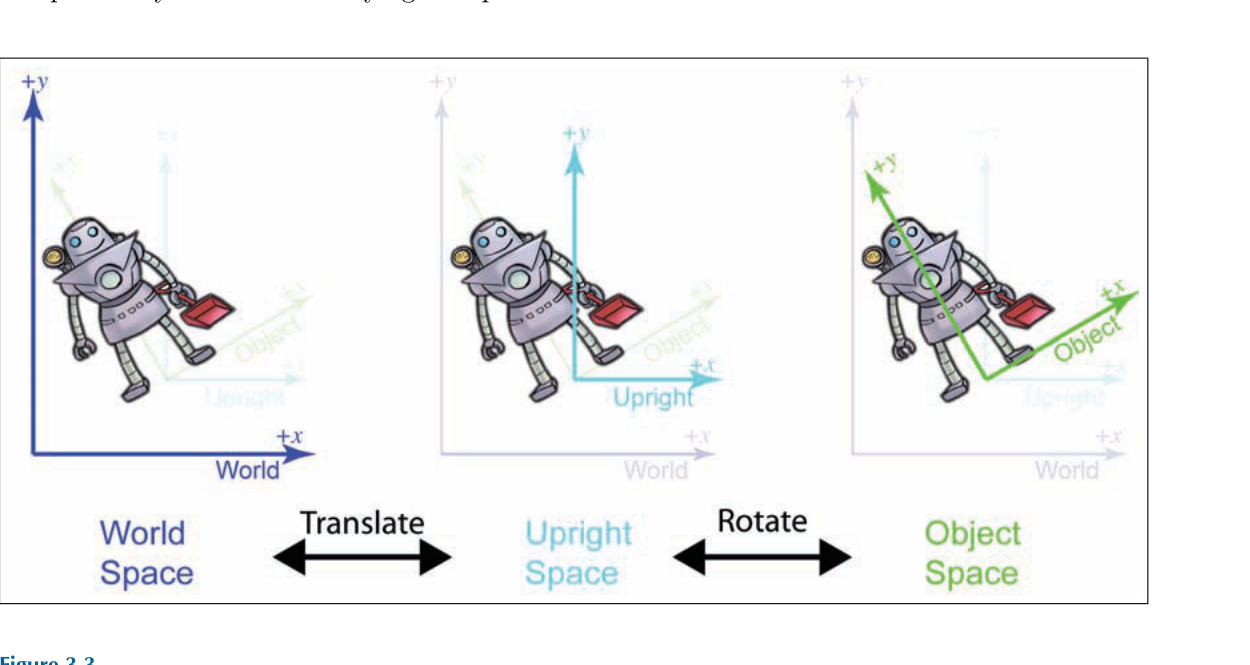

Figure 3. 图 3-3：world ↔ upright（平移）+ upright ↔ object（旋转）

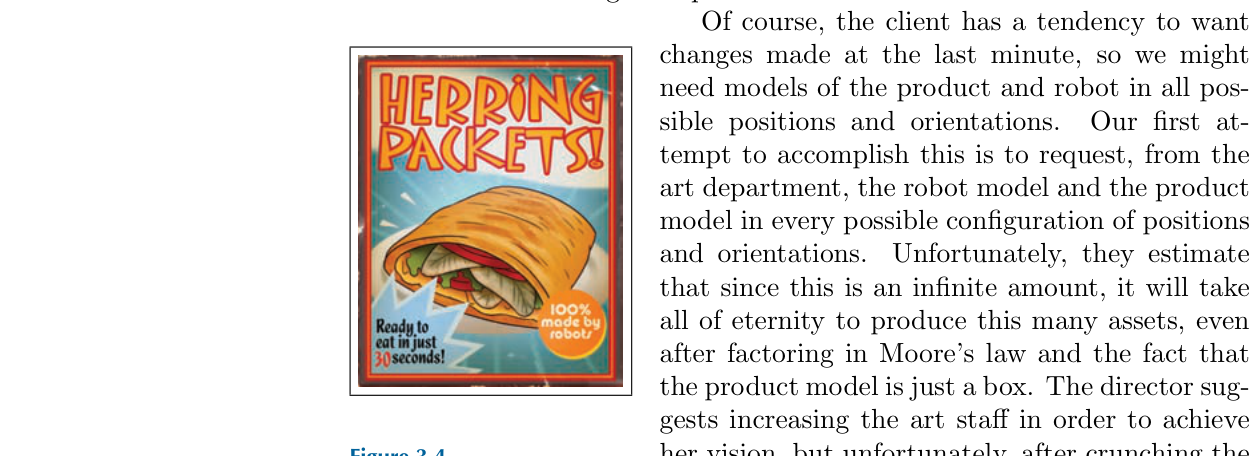

Figure 4. 图 3-4：广告例——机器人与鲱鱼三明治

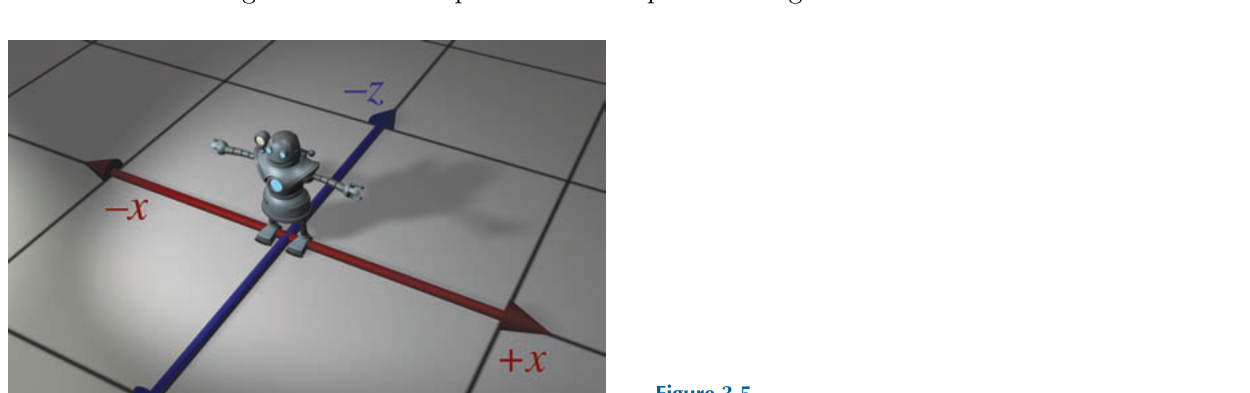

Figure 5. 图 3-5：原始模型（原点位于脚下）

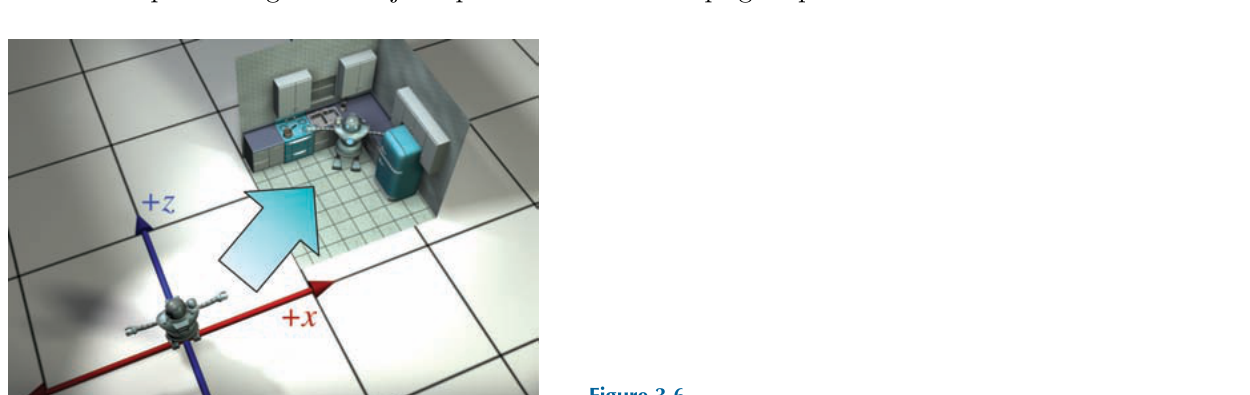

Figure 6. 图 3-6：把模型摆到目标位置

Figure 7. 图 3-7：先旋转再平移——把机器人从 object 放到 world

Figure 8. 图 3-8：upright space 充当"原点同物体 / 轴向同世界"的中间层

Figure 9. 图 3-9：把点从物体空间变换到世界空间

Figure 10. 图 3-10：四步变换链（机器人示例）

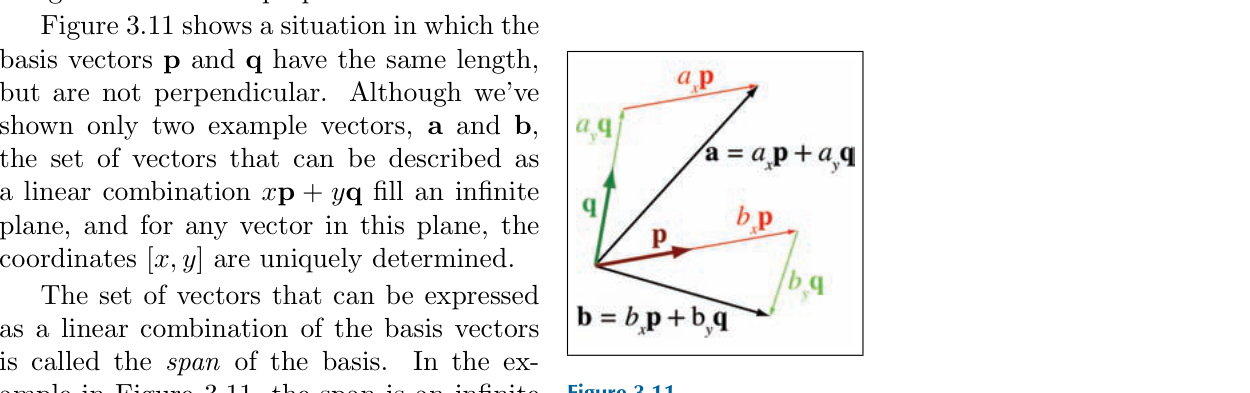

Figure 11. 图 3-11：基向量不一定正交

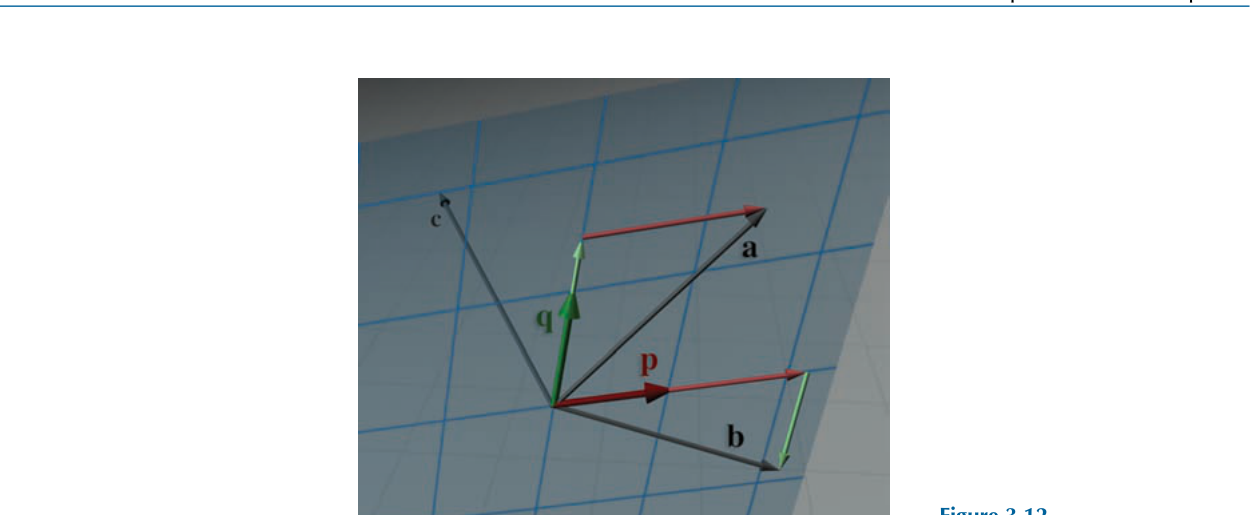

Figure 12. 图 3-12：两个基向量 span 出 3D 中的一个 2D 子空间

Figure 13. 图 3-13：基向量变换（世界 ↔ 物体）

非可视化条目

非可视化条目（表 / 算法）

编号内容摘要

表 3.1

作者所在城市经纬度：Chicago (41°57′N, 87°39′W)、Denton (33°11′N, 97°W)。用于说明"world 坐标"在物理世界中是经纬度（球坐标），与图形学的笛卡尔不同。

式 3-1

object → world 的"旋转 + 平移"分解：w = o + bx p + by q + bz r，其中 o 是物体原点在 world 中的位置，p, q, r 是物体基向量在 world 中的坐标。

式 3-2

任意向量作为基向量线性组合：v = x p + y q + z r。3D 中 3 个基向量 span 出 3D 空间。

核心公式对照表

式号

公式

式 3-1（object → world）

\(\mathbf{w} = \mathbf{o} + b_x \mathbf{p} + b_y \mathbf{q} + b_z \mathbf{r}\)

式 3-2（线性组合）

\(\mathbf{v} = x\mathbf{p} + y\mathbf{q} + z\mathbf{r}\)

object → upright

\(\mathbf{u} = b_x \mathbf{p} + b_y \mathbf{q} + b_z \mathbf{r}\)（仅旋转，无平移）

upright → world

\(\mathbf{w} = \mathbf{o} + \mathbf{u}\)（仅平移）

四、思维导图

mindmap
  root((第 3 章 多重坐标空间))
    多空间必要性
      局部信息优势
      绝对是相对最大空间
      历史先例
    常见空间
      world全局
      object物体
      camera相机
      upright中间层
    变换双重视角
      换参考系
      动点
      数学等价
    基向量
      线性无关
      span
      坐标依赖基
    嵌套空间
      旋转加平移
      骨骼链
      累积变换
    命名即征服
      upright哲学
      代码可读
      中间结果命名

五、重点与易错点

不存在"绝对"位置："绝对"实质是"在最大参考系中"；超出关心的范围（地球 vs 太阳系 vs 银河系）就换基向量。
upright space 是本书命名：与物理的"惯性参考系"含义不同；本质是"原点同物体、轴向同世界"的中间层，便于把旋转与平移概念分离。
变换的双重视角数学等价：视角 A 替换基向量 = 视角 B 改写点坐标；公式推导用视角 A，代码实现固定视角 B。
基向量不一定是 [1,0,0]/[0,1,0]/[0,0,1]：在自己空间成立，在其他空间是任意值；这是初学者最易混淆之处。
基向量必须线性无关：相关时坐标不唯一（如 r = a 就线性相关）；n 个相关基向量 span 不到 n 维。
upright 在原点的局部空间：分解为"先旋转对齐基向量"与"再平移对齐原点"两步；混在一起用 4×4 矩阵虽紧凑但难调试。
嵌套空间 = 变换链：父子空间间靠变换矩阵链接；总变换 = 各级矩阵连乘；骨骼动画的"局部旋转 + 父索引"格式就是嵌套思想的具体化。
camera space 的两种约定：DirectX / Unity 左手（+z 前 / 远离你），OpenGL 右手（+z 朝向你 / 远离屏幕）；跨引擎时第一件事是确认朝向。
代码可读性 = 命名中间结果：避免"4×4 矩阵连乘一行"——拆成 orientation * translation + 中间变量，调试时单步检查每一级。
跨章衔接：第 4 章把基向量代数化为矩阵的列；第 5 章把"先旋转再平移"封装为矩阵乘法；第 8 章讨论多种旋转表示（欧拉角 / 轴角 / 四元数）；第 10 章展开 camera space 到 screen space 的投影链。
